AMPIRE CPS091 Smartphone-Spiegelmonitor mit Dashcam und RFK-Eingang AHD

Sie möchten Apple CarPlay bzw. Android Auto an Ihrem werkseitigen Autoradio ohne Monitor nachrüsten? Dann ist der Smartphone-Spiegelmonitor CPS090 genau das richtige Produkt. Dieser hochauflösende 9“ Touchscreen-Monitor ermöglicht Ihnen in nahezu jedem Fahrzeug die Integration von Ihrem Smartphone und zusätzlich die Anzeige einer optionalen Rückfahrkamera.

Unser Smartphone-Spiegelmonitor CPS091 mit integriertem Smartphone-Interface ist kompatibel mit kabellosem Apple CarPlay® und Android Auto (bitte die Mindestanforderungen beachten) und ist damit eine intelligente und sicherere Möglichkeit, das Smartphone im Auto zu nutzen.

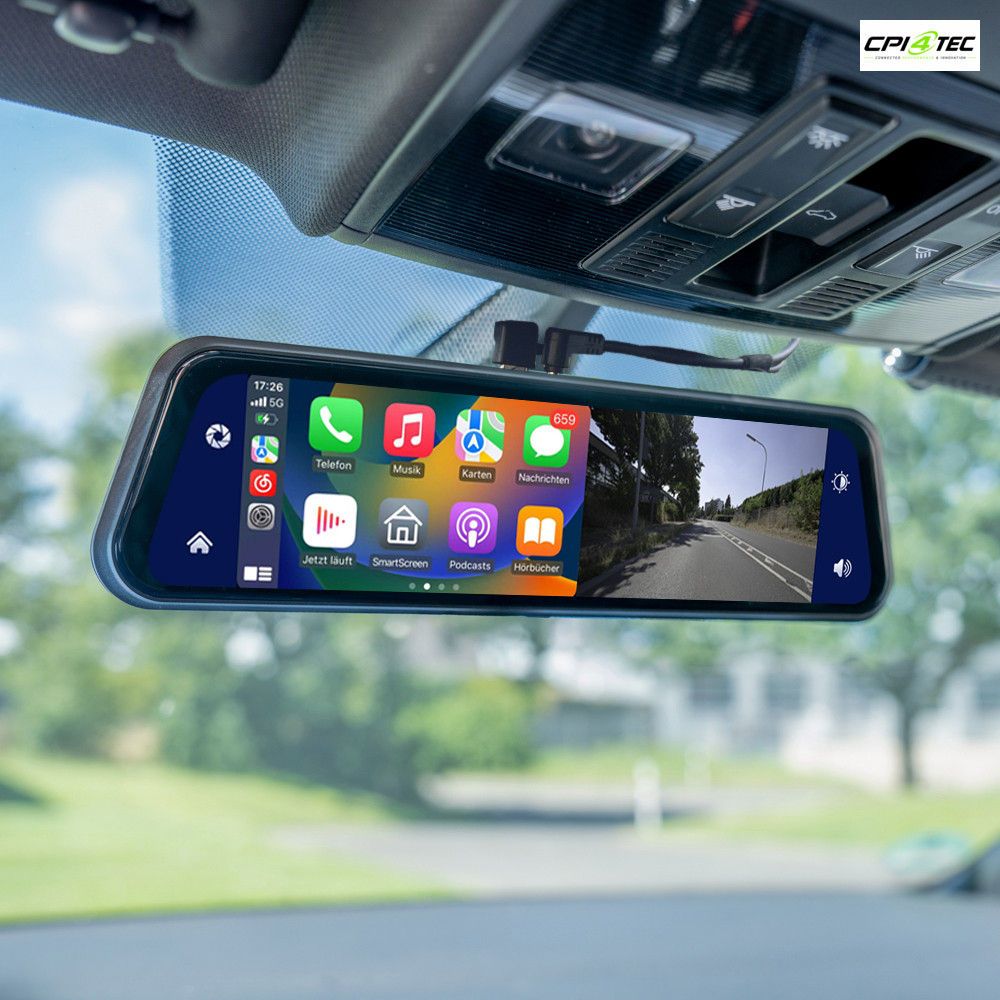

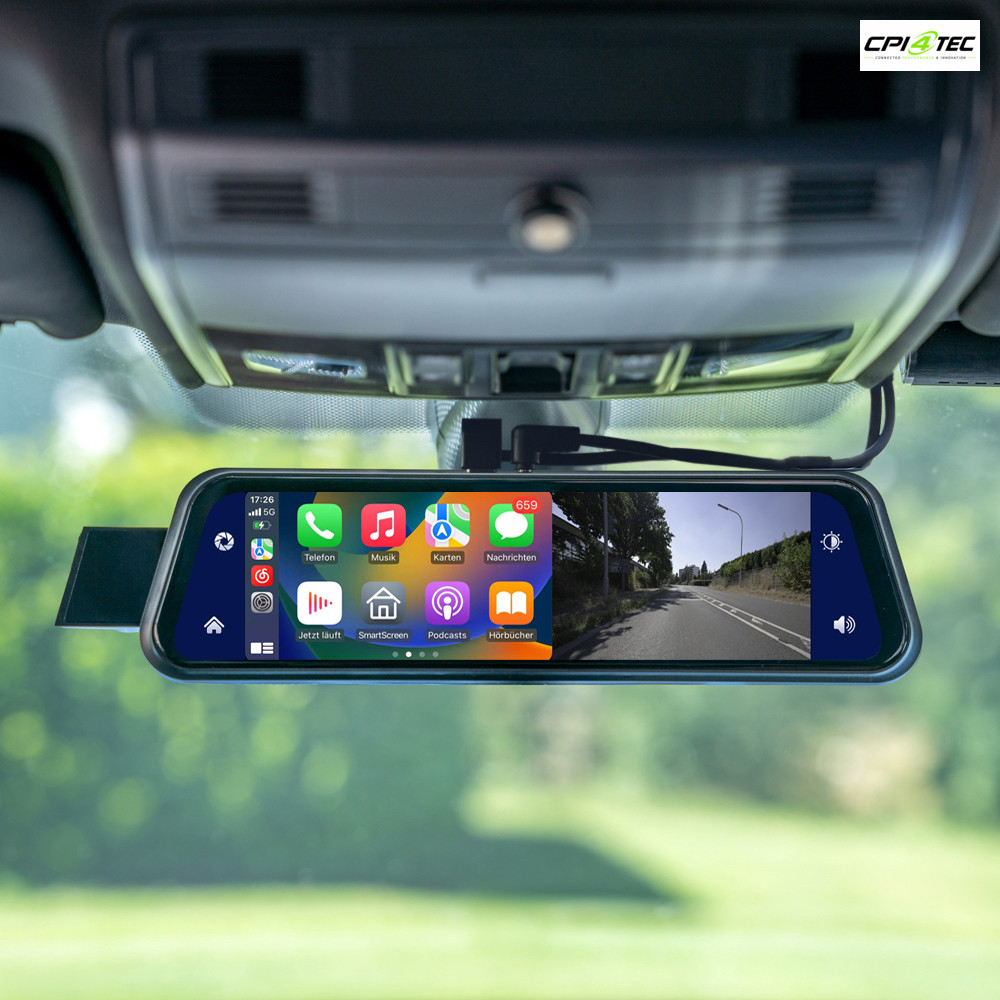

Bedient wird alles über die intelligente Sprachsteuerung Siri bzw. OK Google oder am 9″ Touchscreen Monitor, den Sie mit seinen mitgelieferten Haltegummies sicher vor dem Rückspiegel befestigen können.

Alles, was man während der Fahrt mit dem Smartphone machen möchte, kann mit Apple CarPlay® bzw. Android Auto direkt über diesen Monitor gemacht werden. Sie können ganz leicht Wegbeschreibungen abrufen oder Nachrichten senden und empfangen. Während des Navigierens hören Sie ihre Lieblingsmusik zum Beispiel über Spotify oder ihren Lieblingssender über eine Radio App und konzentrieren sich trotzdem auf die Straße.

Verbinden Sie einfach ihr Smartphone kabellos per WLAN mit unserem Monitor und los gehts. Die Tonwiedergabe wird über den Audio-AUX Eingang (3.5mm Klinkenstecker) Ihres werkseitigen Autoradios eingespeist. Wenn Ihr Fahrzeug über werkseitiges A2DP Audiostreaming verfügt, können Sie den Ton des CPS090 auch ohne Umwege und ohne Qualitätsverlust direkt per A2DP an Ihr Radio senden. Alternativ ist auch ein FM-Transmitter integriert, der den Ton als UKW-Signal senden und von ihrem Autoradio empfangen werden kann. Außerdem ist im Gehäuse ein kleiner Lautsprecher integriert der z.B. Navigationsmeldungen wiedergeben kann.

Sollten Sie keine Bluetooth Freisprecheinrichtung im Auto installiert haben, dann können Sie ihre Telefongespräche auch per Bluetooth über den CPS091 führen. Der hat dafür ein integriertes Mikrofon und Lautsprecher.

TECHNISCHE DATEN

DISPLAY
– 9″ IPS LCD Touch Screen Monitor
– 8,8″ / 22.4cm sichtbare Diagonale
– Seitenverhältnis 36:9
– Touchscreen Bedienung
– Einstellbare LED-Hintergrundbeleuchtung
– Extrem hohe Auflösung von 1280 x 320
– Helligkeit 750cd/m²
– Kontrast 1000:1
– Taktfrequenz 60Hz
– Vertikaler Betrachtungswinkel 130°
– Horizontaler Betrachtungswinkel 150°
– Unsere Monitore unterliegen der ISO 9241-307, Pixelfehlerklasse II

SMARTPHONE INTEGRATION
Drahtloses Apple CarPlay
Mindestanforderung: iPhone 5 und höher. Der CPS090 kann mit Apple CarPlay nur drahtlos und nicht über ein USB-Kabel verbunden werden.

Drahtloses Android Auto
Mindestanforderungen: Android 11, Android Auto 4.8 und WLAN 5GHz*
*IEE Standards 802.11a, 802.11ac, 802.11ax, 802.11be & 802.11n
ACHTUNG! Geräte, die nur WLAN 2.4GHz haben, werden nicht unterstützt und sind nicht kompatibel!
Der CPS090 kann mit Android Auto nur drahtlos und nicht über ein USB-Kabel verbunden werden.

Drahtlose Anbindung des Tons
Paaren Sie Ihr Smartphone mit dem CPS090 und verbinden Sie Ihre Smartphone anschließend mit dem A2DP Eingang Ihres Autoradios. Anschließend wird der CarPlay- oder Android Auto- Ton direkt und ohne Umwege von Ihrem Smartphone per A2DP an das Autoradio* gesendet.
(*Ein A2DP-fahiges Autoradio vorausgesetzt.)

AHD Dashcam

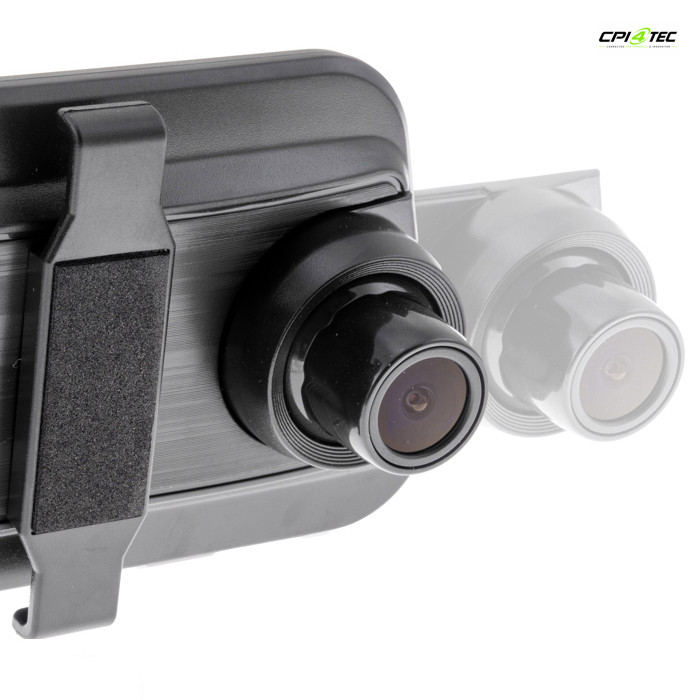

Integrierte Frontkamera auf der Rückseite des Monitors
– Analog High Definiton (nicht kompatibel mit CVBS)
– 1080p (1920 x 1080 Pixel Auflösung)
– 25 FPS Bildrate
– Betrachtungswinkel: 120° horizontal, 145° diagonal

Rückfahrkamera-Eingang für optionale AMPIRE AHD-Kameras
– AHD (Analog High Definiton)
– 1080p (1920 x 1080 Pixel Auflösung)
– 25 FPS Bildrate
– Anschlußkabel für 4P MINI-DIN Systemstecker inklusive

Rekorder
– Aufnahmeauflösung: 1080p+1080p oder 720p+720p (einstellbar)
– Segmentlänge: 1Minute, 3 Minuten, 5 Minuten
– Audioaufnahme einschaltbar
– Parkplatzmodus mit Bewegungserkennung und Zeitrafferaufnahme. 12h oder 24h einstellbar, Unterspannungsschutz bei 11.8V
– Speicherkartentyp: microSD (nicht im Lieferumfang)
– microSD Geschwindigkeitsklasse: Class 10 oder höher
– microSD Speicherkapazität: min. 32GB bis max. 256GB
– Aufnahmekapazitäten: 32GB ca. 4,5 Std., 64GB ca. 9,5 Std., 128GB ca. 19 Std., 256GB ca. 38 Std., anschließend werden die ältesten Aufnahmen überschrieben.
– Einschaltverzögerung (ACC ON): 17 Sekunden
– Einschaltverzögerung im Parkplatzmodus: 0 Sekunden
– Ausschaltverzögerung (ACC OFF): 15 Sekunden

RÜCKFAHRKAMERA EINGANG
– Als Rückfahrkamera wird eine optionale Ampire AHD-Kamera benötigt.
– 12 Volt Schalteingang zur Aktivierung

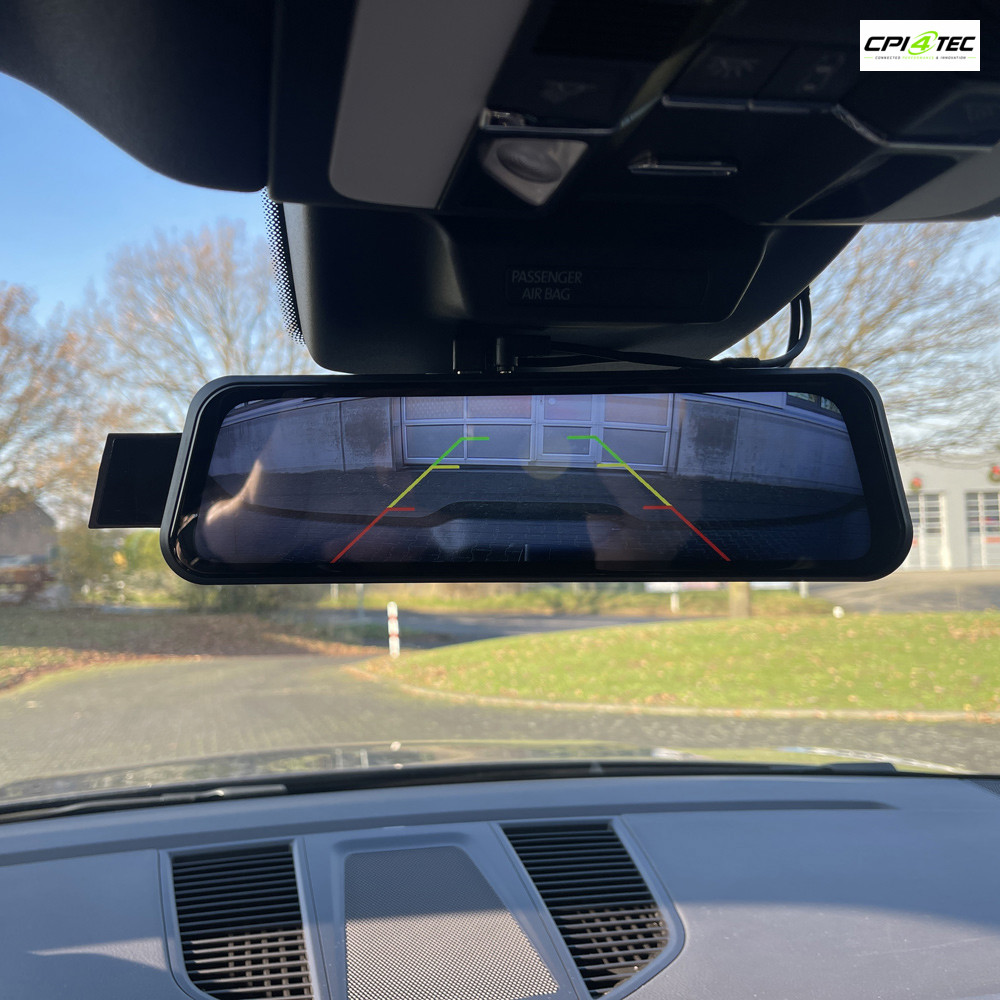

– Sofortige Umschaltung auf die System-Heckkamera im Vollbild mit Hilfslinien bei eingelegtem Rückwärtsgang
– Hilfslinien individuell einstellbar
– Ausschaltverzögerung von 3 Sekunden beim Auslegen des Rückwärtsgangs
– Die Dashcam-Aufnahmefunktion wird im Rückfahrkamera-Modus nicht unterbrochen
– Bildwiedergabe normal/gespiegelt einstellbar

AUDIO AUSGANG

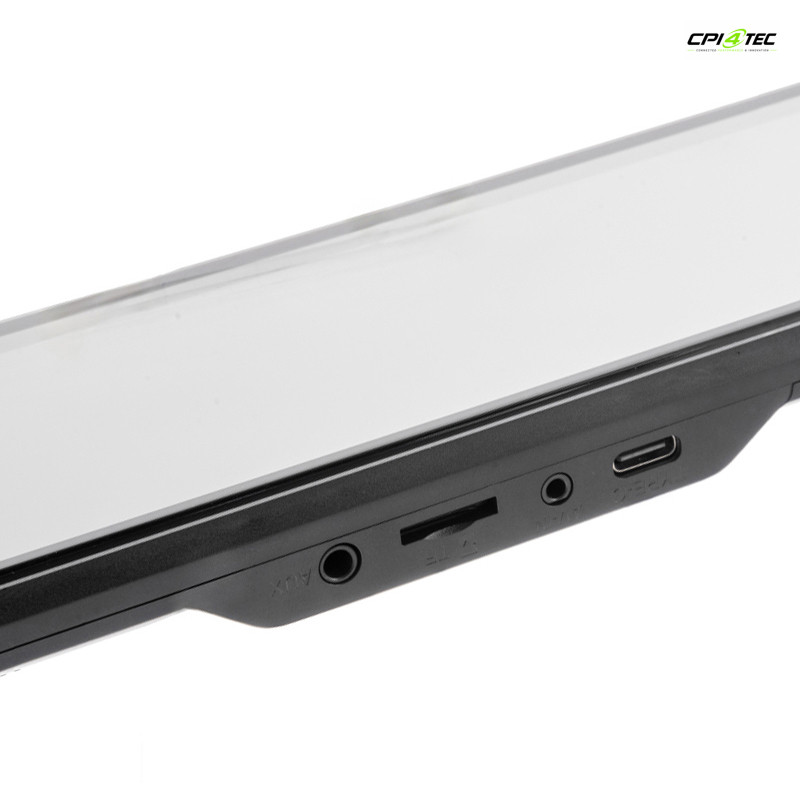

– Stereo-Audioausgang mit 3.5mm Klinkenkabel
– A2DP Audio Streaming aller CarPlay und Android Auto Inhalte direkt vom Smartphone aus. Keine zusätzliche App erforderlich.
– FM-Transmitter für alternative Tonwiedergabe (87 – 108 MHz.)
– integrierter 2 Watt Lautsprecher mit eigenem Gehäuse

SONSTIGES
– LINUX 4.9 OS Betriebssystem mit 1GB Speicher

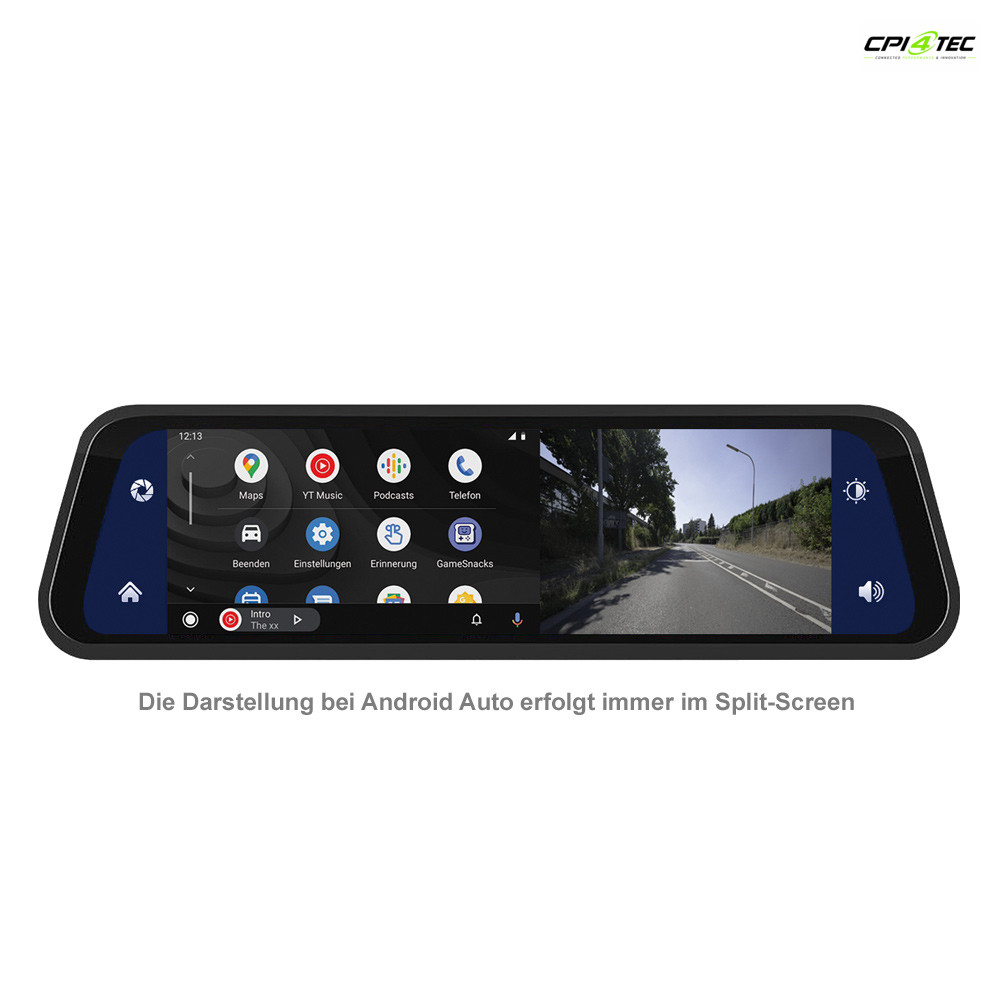

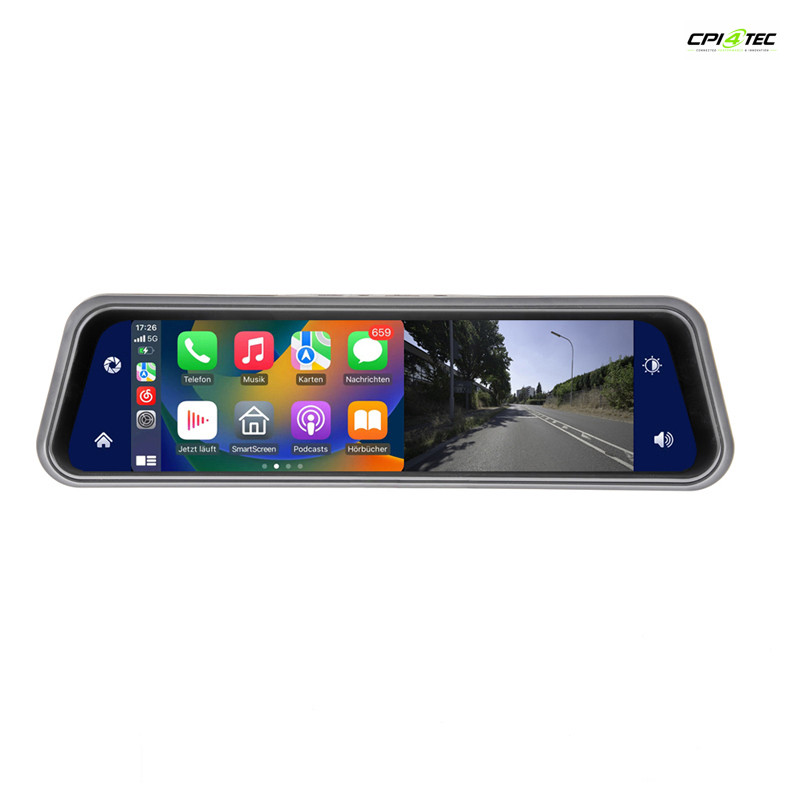

– Apple CarPlay und Android Auto im Vollbildmodus, oder im Halbbildmodus mit gleichzeitiger Anzeige einer Kamera (wählbar)
– SD-Kartenleser (Mirco SD)
– USB-C-Eingang zur Stromversorgung
– USB-C-Kabelnetzteil mit ACC-Zündungslogik
– Menüsprachen: DE, EN, CN, RU, ES, FR, IT, PT, JPN und KOR.
– automatische Einschaltung beim Anlegen der Betriebsspannung
– Betriebsspannung 9V – 36V DC
– Stromverbrauch ACC ON: 590mA@12VDC
– Stromverbrauch ACC OFF: 8mA@12VDC
– Stromverbrauch im Parkplatzmodus: 250mA@12VDC
– Betriebstemperatur: -20° bis 70°C
– Lagertemperatur: -30° bis 80°C

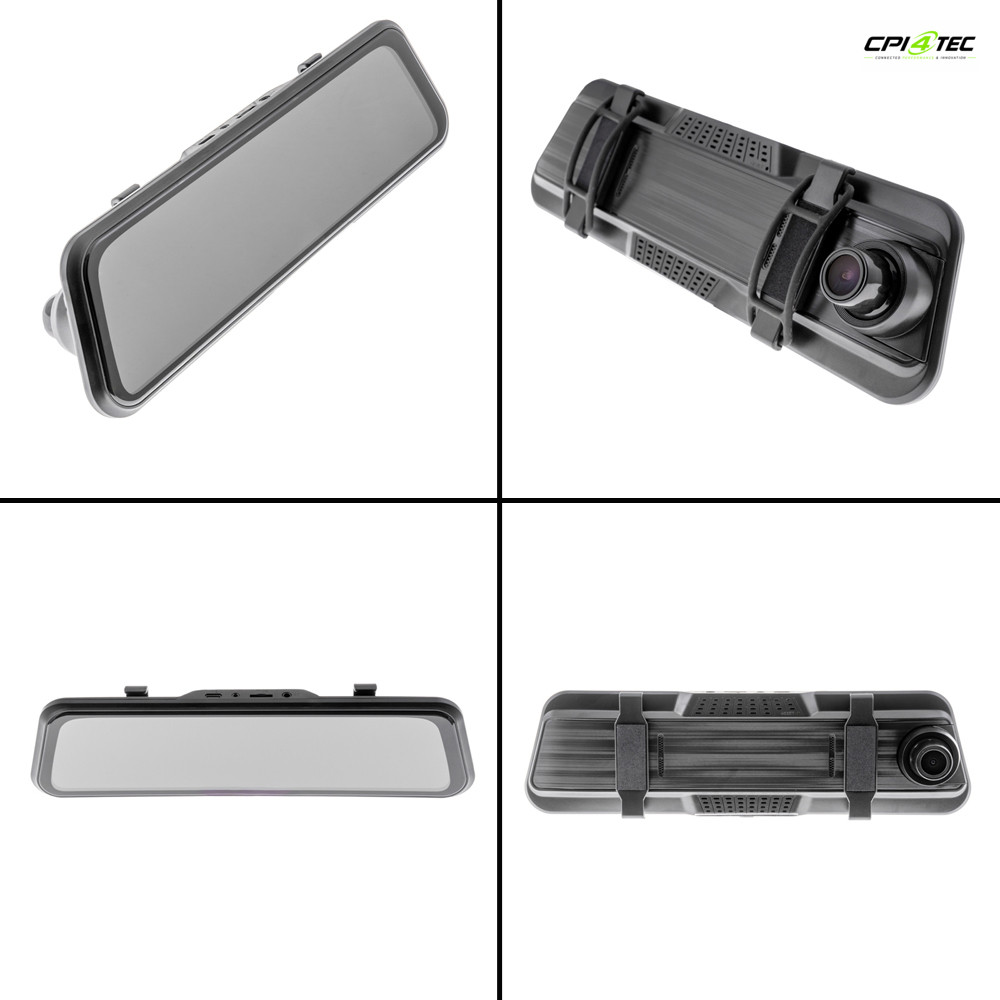

– Abmessungen Monitor: 260 x 73 x 23mm (40mm mit Frontkamera)
– Gewicht vom Monitor: 328g

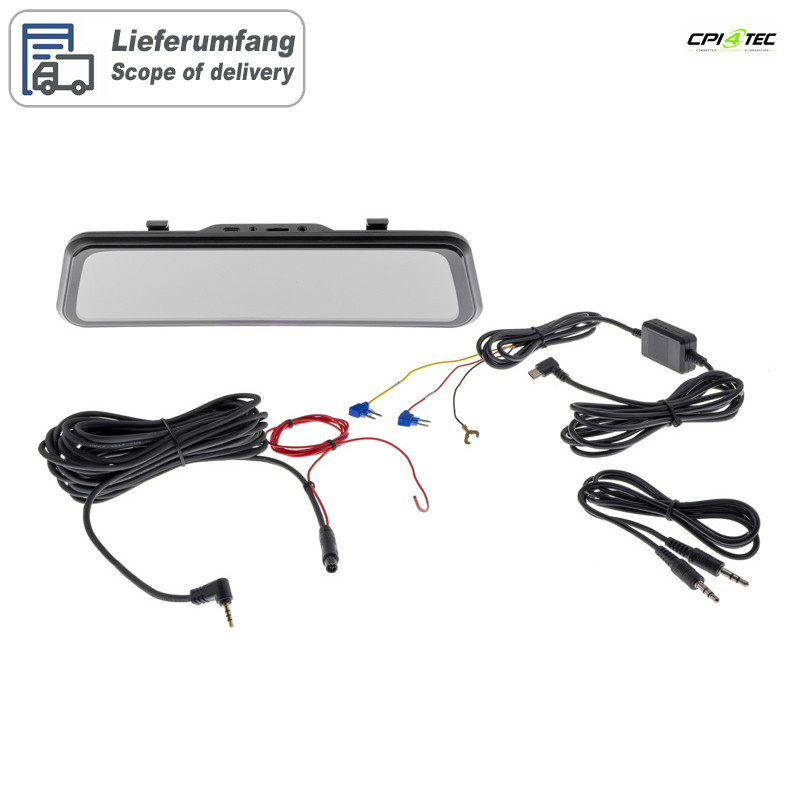

LIEFERUMFANG
– 9″ (22,9cm) Touchscreen-Monitor
– zwei spezielle Gummibänder
– USB-C-Anschlusskabel zur Stromversorgung mit +12V, Masse und Zündung (ACC), 320cm
– Anschlusskabel für System-Heckkamera, 700cm
– Anschlusskabel Audioausgang (3.5mm Klinke), 120cm

OPTIONALES ZUBEHÖR
AK1023 Verlängerungskabel für die Rückfahrkamera
MICRO-SD32G-SANDISK-MAX Speicherkarte mit 32GB

OPEN-SOURCE-SOFTWARE & LIZENZHINWEISE
Dieses Produkt verwendet Software-Komponenten (u. a. den Linux-Kernel), die unter der GNU General Public License Version 2 (GPLv2) sowie weiteren Open-Source-Lizenzen stehen.
Lizenztext: Der vollständige Lizenztext der GPLv2 steht Ihnen hier zur Verfügung: https://github.com/AXERA-TECH/ax620e_bsp_sdk .
Quellcode-Bereitstellung: Gemäß den Lizenzbestimmungen stellen wir den zugehörigen Quellcode der verwendeten Open-Source-Komponenten zur Verfügung. Sie können das Quellcode-Paket für Ihre Firmware-Version unter folgendem Link herunterladen: https://github.com/AXERA-TECH/ax620e_bsp_sdk .
