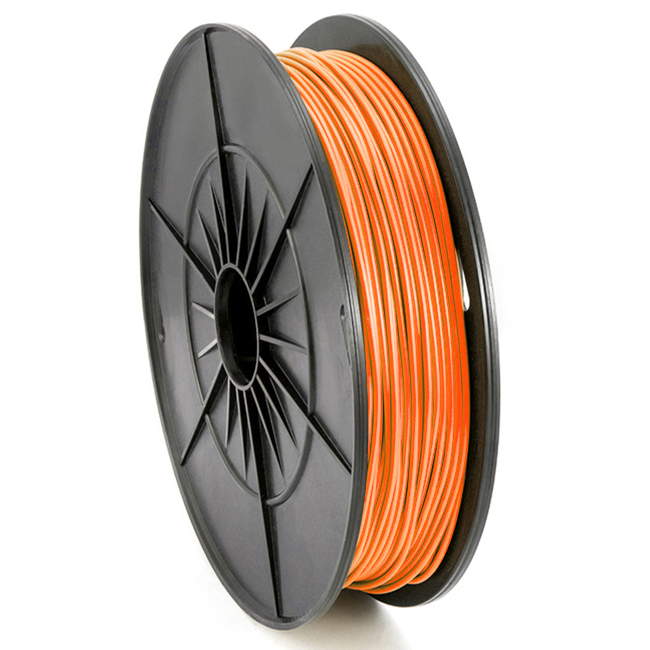

AMPIRE Installationskabel orange 1mm², 120m Spule, 100% Kupfer

120 Meter Rolle 1-adriges Kupfer-Fahrzeugleitungen in Erstausrüsterqualität (FLRY-B) für den Einsatz in Kraftfahrzeugen INNENLEITER – 1mm² Nennquerschnitt – Cu-ETP1 (E-Cu) Kupfer – 10A Belastbarkeit (nach VDE 0298/4) – weichgeglühtes >99,90 % Kupfer, max. 0,04% Sauerstoff – Werkstoffnummer CW 003 A – verdrillter Aufbau 31x 0,197mm – elektrischer Widerstand 0,0195 Ohm/Meter bei 20°C – Dichte nach EN 1977: 8.9g/cm³ – Schmelzpunkt nach EN 1977: 1083°C – % IACS nach ISO 868: 101 – elektrische Leitfähigkeit des Kupfers von >58,58m/Ohm mm² bei 20°C ISOLATION – Farbe: ORANGE – 2.1mm Außendurchmesser (+/-0.2) – reduzierte Isolierung nach ISO 6722-1 – Wanddicke: 0.24mm – Kennzeichen nach DIN 76722: RY – PVC-P Polyvinylchrolid, bleifrei – Shore A/D Härte nach DIN 53505: 90 (+/-5) – Shore A/D Härte nach ISO 868: 80A-60D – Temperaturbereich nach DIN 0472, ISO 2578/6722 : -40°C bis +90°C – Temperaturbereich nach ISO 6722-1, ISO 14572: -40°C bis +105°C (3000h) – Temperaturbereich nach ISO 6722-1, ISO 14572: -40°C bis +125°C (48h) – Durchschlagfestigkeit nach DIN 53481 >10.000V/mm – spezifischer Durchgangswiderstand nach IEC 93, DIN 53482: >10 hoch 12 Ohm x cm – Dielektrizitätszahl nach DIN 53483: 4-6 – Reißdehnung nach DIN 53504: >150% – Zugfestigkeit nach DIN 53504: >12.5 MPa – Zugfestigkeit nach ISO 527: >10 MPa – Dichte nach ISO 11183: 1.30-1.45 g/cm³ – Halogenanteil: 30% – gute Abriebfestigkeit – gute Flammwidrigkeit – gute Ölbeständigkeit – gute Kraftstoffbeständigkeit – gute Säuren/Laugenbeständigkeit – bedingt gute Bremsflüssigkeitsbeständigkeit – bedingt gute Beständigkeit bei organischen Medien SPULE – 120m Kabellänge – 172mm Durchmesser der Kunststoffspule – 84mm Breite der Kunststoffspule – 32mm Bohrung der Kunststoffspule NORMEN UND SPEZIFIKATIONEN – BMW GS 95007-1 – VW 60306 – DBL 6312 – MB 22014 – FORD WSK 1A348-A2 – LV 112 – MAN 3135 – BOSCH 5 998 340 – FIAT 91107/13 – FIAT 91107/18 Was ist der Unterschied zwischen OFCu und ECu Kupfer? Der Unterschied rührt von der Herstellung der Einzeldrähte her, dabei wird das OFCu (mit einem Reinheitsgrad von 99,95%) als sauerstofffreies Kupfer (nicht desoxidiert) bezeichnet und ECu (mit einem Reinheitsgrad von 99,90%) als sauerstoffhaltiges Kupfer. Bei Einzeldrähten von 0,07 bis 0,15mm wird OFCu und von 0,20 bis 0,30mm wird ECu Kupfer verwendet. Die FLRY-Leitungen sind Niederspannungsleitungen, die in Autos angewendet werden. Diese Leitungen werden mit einer verdünnten PVC-Isolierung hergestellt. Solch eine dünnere Isolierung verursacht, dass die Leitungsnennspannung 60V beträgt (FLY hat die volle PVC-Isolierung und die Leitungsnennspannung beträgt 230V), und ihre Strombelastbarkeit von der Fläche des Leitungsquerschnitts abhängt. Eine andere Eigenschaft ist der Betriebstemperaturumfang. Er beträgt von -40 bis 105°C. Dieser kleine Unterschied verursacht, dass die FLRY-Leitungen auch im Motorkammer zur Verkabelung der Bauelemente, die sich fern vom Motorblock oder auch in der Nähe der Unterseite des Motorblocks befinden, angewendet werden. Wegen dieser besonderen Parameter werden diese Leitungen oft schon während der Fahrzeuggestaltung für Niederspannungsteilen von Anlagen gewählt und werden auf diese Art und Weise zur Basisleitung. Die FLRY-Leitungen werden in zwei Arten hergestellt, die sich voneinander im Aderaufbau unterscheiden, und zwar: * mit regulär gewickelten Adern – FLRY-A. Der Aderaufbau verursacht, dass der Kabel steifer wird. * mit irregulär gewickelten Adern – FLRY-B aus größerer Anzahl dünnerer Drähte, was einen kleineren minimalen Biegeradius und größere Elastizität garantiert.
