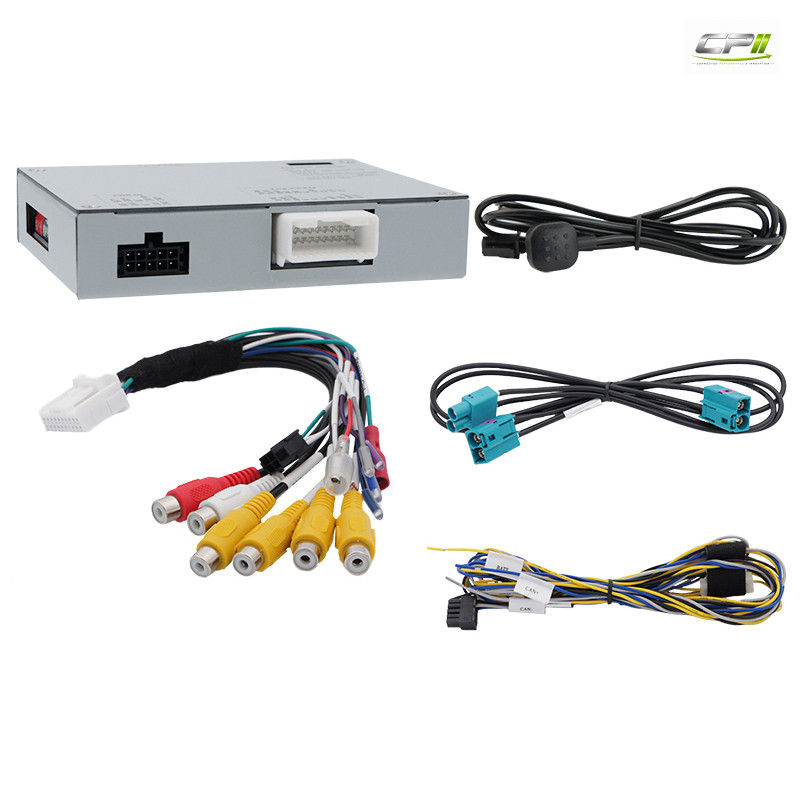

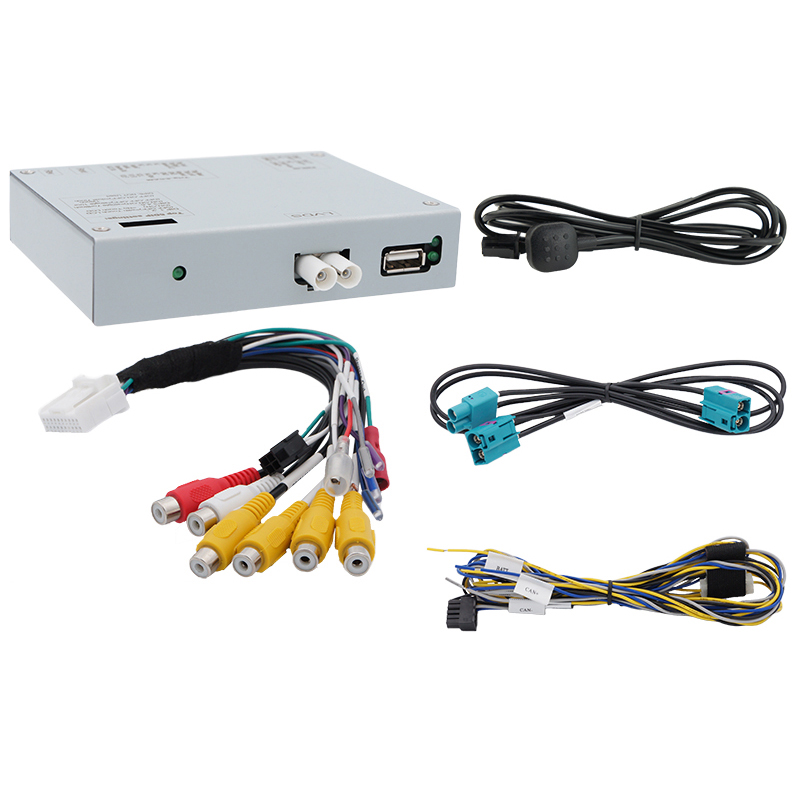

NAVLINKZ HDA-MBN6 Video-Einspeiser Mercedes MBUX 7″/10,25″

r.LiNK Video-Einspeiser passend für Mercedes MBUX 7″/10,25″. Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Videoquellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z. B. USB-Player, DVB-T2-Tuner, …) an das Werks-Infotainment-System des Fahrzeugherstellers. Produktfeatures: Video-Einspeiser für Werks-Infotainment-Systeme 1 FBAS/AHD-Eingang für Rückfahrkamera 1 FBAS/AHD-Eingang für Frontkamera 2 FBAS/AHD-Eingänge für Seitenkameras oder weitere Nachrüstgeräte (z. B. USB-Geräte, DVB-T2-Tuner, etc.) Alle Eingänge NTSC- und PAL-kompatibel Unterstützte AHD-Auflösungen: 720p NTSC (30 Hz), 720p PAL (25 Hz), 960p NTSC (30 Hz), 960p PAL (25 Hz), 1080p NTSC (30 Hz), 1080p PAL (25 Hz) Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang Automatische Frontkamera-Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar) Bild frei während der Fahrt (nur für eingespeiste Videoquellen) Kompatibilität: Mercedes-Benz A-Klasse (W177) ab 05/2018, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz B-Klasse (W247) ab 12/2018, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz Citan (W420) ab 10/2021, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz CLA Coupé (C118) ab 03/2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz CLA Shooting Brake (X118) ab 07/2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz E-Klasse (W213) ab ca. 06/2020, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz EQC (N293) ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz GLA (H247) ab 02/2020, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz GLB (X247) ab 09/2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz GLC (X253) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz GLE Coupé (C167) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz GLE SUV (W167) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz GLS-Klasse (X166) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz Sprinter (W907/910) Modelljahre ab 2018, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz T-Klasse (W420) ab 2022, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Mercedes-Benz V-Klasse (W447) ab ca. 03/2020, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor Einschränkungen CAN-Bus-Kompatibilität: Die CAN-Bus-Kompatibilität des Interfaces kann bei einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei der Installation als auch später bemerkbar machen. Das Interface mit allen Videoeingängen kann mit analogen Schaltsignalen, ohne Anschluss an den Fahrzeug-CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend. Nur das Video-Interface speist keine Audiosignale ein. Um Audiosignale einzuspeisen, müssen ein eventuell vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. AUX-UNI0x, FM-Modulator). Werks-Rückfahrkamera: Automatische Umschaltung auf RFK-Eingang erfolgt nur, solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt. Aftermarket-Frontkamera: Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsgangs für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü-Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich. Fahrwegslinien: Bei unvollständiger Kompatibilität des Fahrzeug-CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion Fahrwegslinien nicht genutzt werden. Werks-OBD-Buchse: Der dauerhafte Anschluss eines OBD-Dongle-Produkts, z. B. für eine Tank-App oder ein elektronisches Fahrtenbuch, führt unter Umständen zur teilweisen Nicht-Umschaltung auf die Rückfahrkamera, sofern das Umschaltsignal vom CAN-Bus bezogen wird. In diesem Fall werden zur Installation einer Rückfahrkamera ein externes Umschaltsignal vom Rückfahrlicht und ein Schließer-Relais oder ein Entstörfilter benötigt. Fahrzeuge mit aktivem Parkassistent-System 235: Während der Nutzung des werksseitigen aktiven Parkassistent-Systems 235 ist eine Darstellung des Kamerabildes nicht möglich. Anschlüsse: Bildeinspeisung: Doppel-Fakra Strom und CAN-Bus: offene Kabelenden Videoeingänge (2x): Cinch-Buchsen Rückfahrkamera-Eingang: Cinch-Buchse Frontkamera-Eingang: Cinch-Buchse Trigger-Leitungen (4x): offene Kabelenden Technische Daten: Betriebsspannung 12 V DC (9–16 V) Ruhestrom ca. 6 mA St
