NAVLINKZ HDA-UCON5-250 Videoeinspeiser PSA MCA250 5 Zoll Automatikumschaltung
359,00 €
inkl. 19 % MwSt. zzgl. Versandkosten
NAVLINKZ Videoeinspeiser AHD/CVBS passend PSA mit 5 Zoll MCA250
Lieferzeit: 3-6 Werktage
Vorübergehende Betriebspause
Der Verkauf ist derzeit vorübergehend eingestellt. Dieses Produkt kann aktuell nicht bestellt werden.
Der Verkauf ist derzeit vorübergehend eingestellt. Dieses Produkt kann aktuell nicht bestellt werden.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, …) an das Werks-Infotainment System des Fahrzeugherstellers.
Grundsätzlich empfehlen wir die Nachrüstung von CVBS-Kameras und CVBS-Video-Quellen, da der Werksmonitor nur eine geringe Auflösung besitzt und die Darstellung von AHD-Signalen mit 720p- und 960p-Auflösung dadurch qualitativ schlechter ausfällt.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 CVBS/AHD-Eingang für Rückfahrkamera
- 1 CVBS/AHD-Eingang für Frontkamera
- 2 CVBS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
- Alle Eingänge NTSC und PAL kompatibel
- Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz)
- Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
- Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)
Optional: Anstelle des im Lieferumfang enthaltenen externen Tasters kann das Interface auch über die optional erhältliche Fernbedienung „HDA-RC“ bedient werden. Diese ermöglicht die direkte Anwahl der Video-/Kameraeingänge und eine komfortablere Änderung der Einstellungen in den jeweiligen OSD-Menüs.
Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit „RC“ gekennzeichnet sind.
Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit „RC“ gekennzeichnet sind.
Kompatibilität
| Hersteller | Modell | Navigation |
|---|---|---|
| Citroen | Jumper2 (X295) ab Modelljahr 2024, Relay3 (X295) ab Modelljahr 2024 |
Radio MCA250 DAB mit 5 Zoll Monitor und kurzer Head Unit |
| Fiat | Ducato3 Serie 8 (X250) ab Modelljahr 2021 | Radio MCA250 DAB mit 5 Zoll Monitor und kurzer Head Unit |
| Opel | Movano C ab Modelljahr 2024 | Multimedia Radio – Radio MCA250 DAB mit 5 Zoll Monitor und kurzer Head Unit |
| Peugeot | Boxer2 (X295) ab Modelljahr 2024 | Radio MCA250 DAB mit 5 Zoll Monitor und kurzer Head Unit |
| Toyota | ProAce Max (T) ab Modelljahr 2024 | RCE DAB-Radio – Radio MCA250 DAB mit 5 Zoll Monitor und kurzer Head Unit |
Einschränkungen
| CAN-Bus Kompatibilität | Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend. |
| Nur Video | Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator). Für eine eingespeiste HDMI-Quelle wird Audio über einen analogen Audio-Ausgang (3,5mm Klinkenbuchse) ausgegeben. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt. |
| After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich. |
| AHD-Kameras | AHD-Kameras mit einer Auflösung von 1080p sind nicht kompatibel. |
HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Werksmonitor muss dafür geöffnet werden)! Gehäuseteile des Werksmonitors müssen für die Installation leicht modifiziert werden.

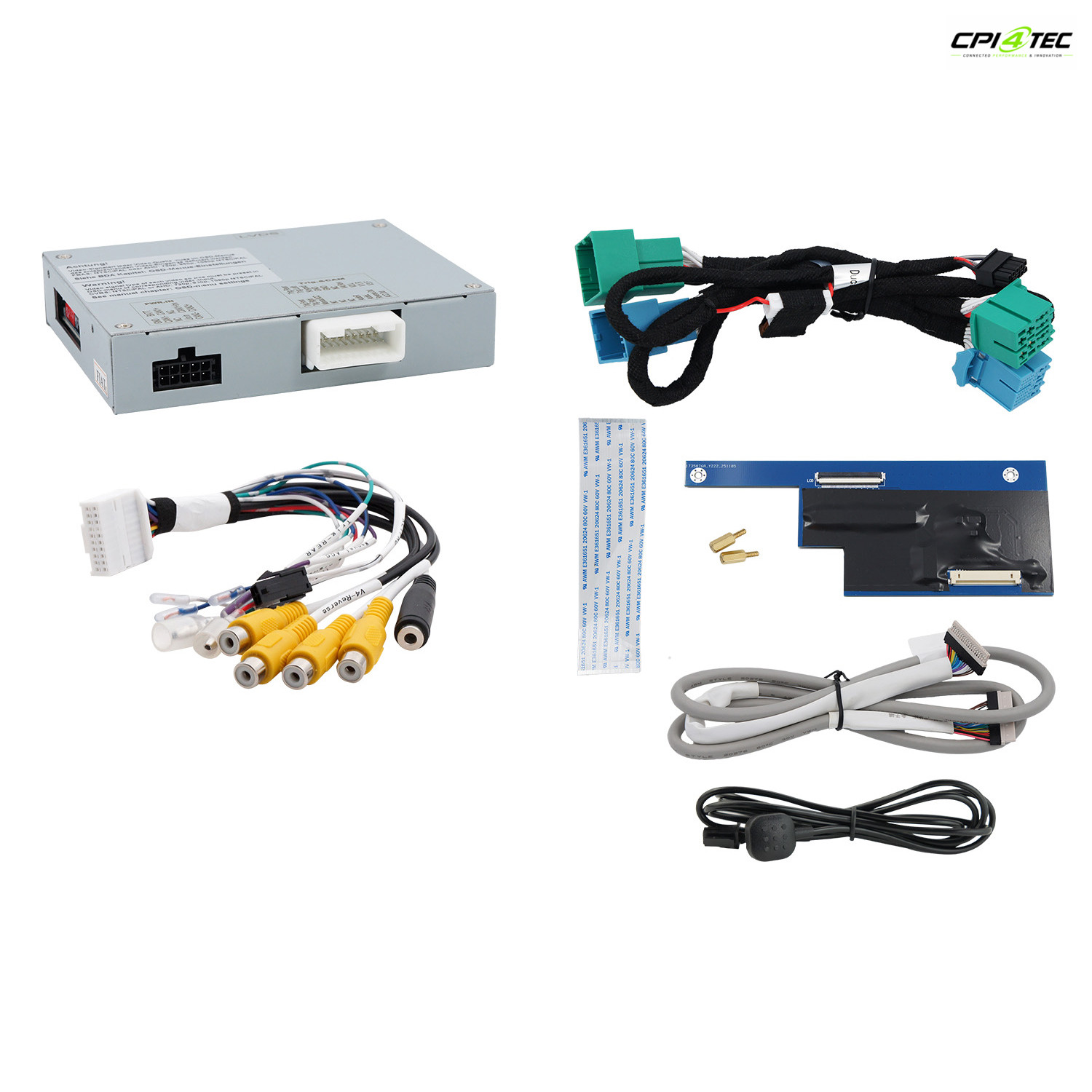

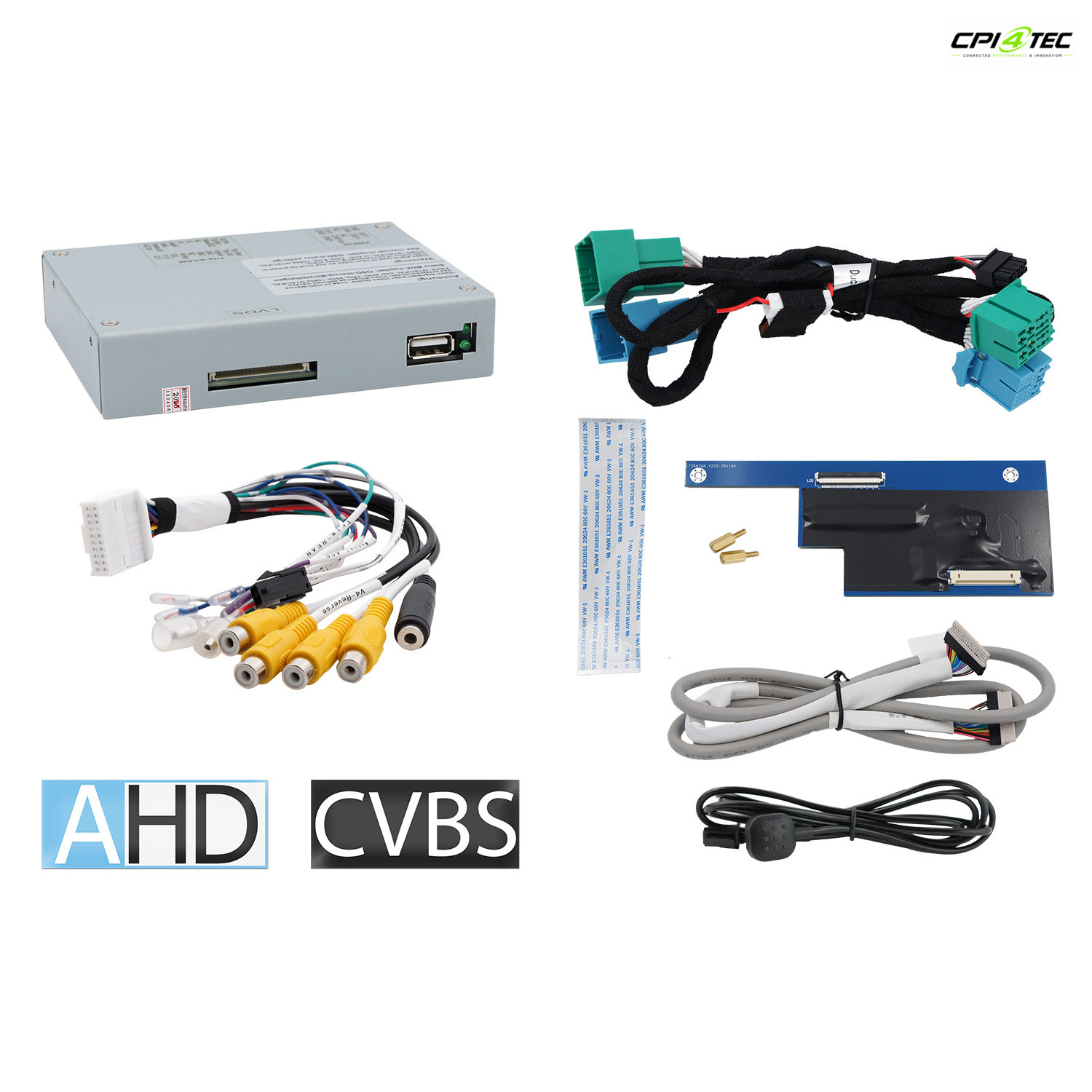

Anschlüsse
- Bildeinspeisung: Flachbandkabel
- Strom und CAN-Bus: Plug&Play (fahrzeugspezifisch)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
- Trigger-Leitungen (4x): Offene Kabelenden
Technische Daten
| Betriebsspannung | 12 V DC (9~16V) |
| Ruhestrom | ca. 2.2 mA |
| Stromaufnahme | ca. 150 mA |
| Video Eingang | 0.7~1 V |
| Video Eingangs-Signalarten | CVBS/AHD |
| Signalnormen CVBS/AHD | NTSC/PAL |
| Temperaturbereich | -40°C bis +85°C |
| Abmessungen Interface-Box | 117 x 25 x 97mm (B x H x T) |
| Abmessungen Tochter PCB/td> | 160 x 5 x 62mm (B x H x T) |
| Gewicht | 0,65 kg |
|---|---|
| Zustand | new |
