NAVLINKZ Video-Einspeiser AHD/FBAS/HDMI passend für MB MBUX NTG7

NAVLINKZ HDV-MBN7 Video-Einspeiser MB MBUX NTG7 Rückfahrkamera Frontkamera HDMI

Name: NAVLINKZ Video-Einspeiser für MB MBUX NTG7 – AHD/FBAS/HDMI
SKU: HDV-MBN7
Price: 539.00 EUR
Availability: InStock

539,00 €

inkl. 19 % MwSt. zzgl. Versandkosten

NAVLINKZ Video-Einspeiser AHD/FBAS/HDMI passend für MB MBUX NTG7

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik sowie von zwei beliebigen Videoquellen (z. B. Seitenkameras oder weitere Nachrüstgeräte wie USB-Player, DVB-T2 Tuner) in das Werks-Infotainment-System des Fahrzeugherstellers. Zusätzlich verfügt das Interface über einen HDMI-Eingang, der für eine HD-Rückfahrkamera oder andere HDMI-Quellen (z. B. iOS-/Android-Geräte, Laptop, Streaming-Stick) genutzt werden kann. Alle Videoeingänge sind FBAS- und AHD-kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment-Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingänge für Seitenkameras oder weitere Nachrüstgeräte (z. B. USB-Geräte, DVB-T2 Tuner)
Alle Eingänge NTSC- und PAL-kompatibel
Unterstützte AHD-Auflösungen: 720p NTSC (30 Hz), 720p PAL (25 Hz), 960p NTSC (30 Hz), 960p PAL (25 Hz), 1080p NTSC (30 Hz), 1080p PAL (25 Hz)
1 HDMI-Eingang für HD-Rückfahrkamera oder andere HDMI-Quellen (z. B. iOS-/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner)
Analoger Audio-Ausgang für die HDMI-Quelle
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera-Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (nur für eingespeiste Videoquellen)

Kompatibilität

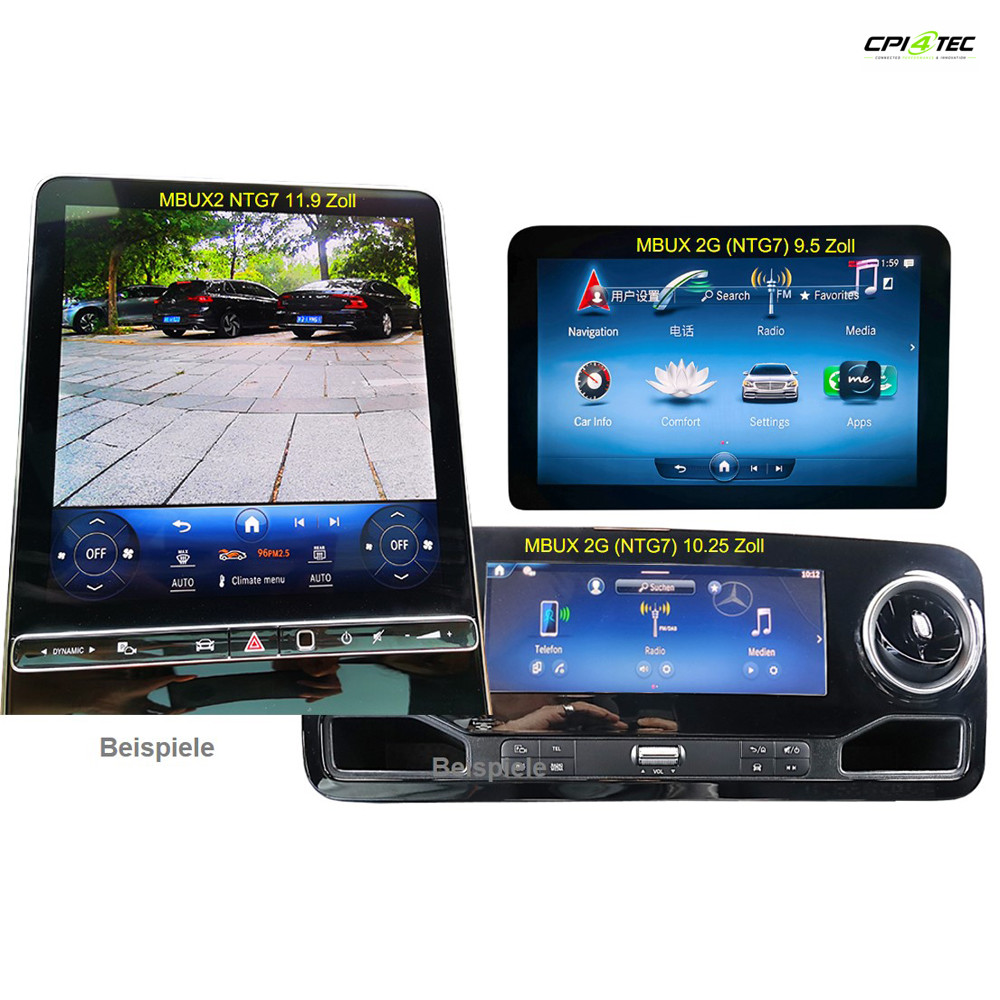

Mercedes-Benz A-Klasse (W177), MBUX2 NTG7 Multimediasystem mit 10,25-Zoll-Monitor
Mercedes-Benz B-Klasse (W247), MBUX2 NTG7 Multimediasystem mit 10,25-Zoll-Monitor
Mercedes-Benz C-Klasse T-Modell/Kombi (S206) ab 06/2021, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz C-Klasse All-Terrain (X206) ab 10/2021, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz CLE Coupé (C236) ab 11/2023, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz CLE Cabrio (A236) ab 2024, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz E-Klasse (W214) ab 08/2023, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz E-Klasse T-Modell/Kombi (S214) ab 08/2023, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz E-Klasse All-Terrain (X214) ab 09/2013, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz EQE (V295) ab 03/2022, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz EQE SUV (X294) ab 12/2022, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz EQS (V297) ab 08/2021, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz EQS SUV (X296) ab 08/2022, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz GLC Coupé (C254) ab 07/2023, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz GLC SUV (X254) ab 07/2022, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz GT AMG Coupé (C192) ab 10/2023, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz SL AMG (R232) ab 11/2021, MBUX2 NTG7 Multimediasystem mit 9,5 oder 11,9 Zoll Monitor
Mercedes-Benz Sprinter (W907/W910), MBUX2 NTG7 Multimediasystem mit 10,25-Zoll-Monitor
Mercedes-Benz Vito (W447), MBUX2 NTG7 Multimediasystem mit 10,25-Zoll-Monitor

Einschränkungen

CAN-Bus-Kompatibilität: Die CAN-Bus-Kompatibilität des Interfaces kann bei einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei der Installation als auch später bemerkbar machen.
Das Interface kann mit allen Videoeingängen auch ohne Anschluss an den Fahrzeug-CAN-Bus betrieben werden, allerdings entfallen dann einzelne Zusatzfunktionen.
Das Interface speist keine Audiosignale ein. Für Audiosignale müssen der Werks-Audio-AUX-Eingang oder optionale Produkte (z. B. FM-Modulator) genutzt werden.
Für eingespeiste HDMI-Quellen wird Audio über einen analogen Audio-Ausgang (3,5 mm Klinkenbuchse) ausgegeben.
Automatische Umschaltung auf Rückfahrkamera-Eingang erfolgt nur während des Rückwärtsgangs. Für abweichende Schaltzeiten ist optionales Zubehör erforderlich.
Die Umschaltung auf die Frontkamera erfolgt automatisch nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü-Einstellung). Eine manuelle Umschaltung ist über einen externen Taster möglich.
Hilfslinien für Rückfahrkamera: Bewegliche Hilfslinien sind bei unvollständiger CAN-Bus-Kompatibilität oder analogem Anschluss nicht nutzbar.
Bei Fahrzeugen mit aktivem Parkassistent-System 235 ist eine Darstellung des Kamerabildes während der Nutzung nicht möglich.

Lieferzeit: 3-6 Werktage

Vorübergehende Betriebspause
Der Verkauf ist derzeit vorübergehend eingestellt. Dieses Produkt kann aktuell nicht bestellt werden.

Artikelnummer: HDV-MBN7 Kategorien: Kamerasysteme, Kamera Interfaces Schlagwort: 505766 , HDV-MBN7 Marke: Navlinkz

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, …) an das Werks-Infotainment System des Fahrzeugherstellers. Zusätzlich hat das Video-Interface einen HDMI-Eingang, der für eine HD Rückfahrkamera oder eine andere HDMI-Quelle (z. B. iOS/Android-Gerät, Laptop, Streaming-Stick) genutzt werden kann.

Alle Video-Eingänge sind CVBS und AHD kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS/AHD-Eingang für Rückfahrkamera
1 CVBS/AHD-Eingang für Frontkamera
2 CVBS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
1 HDMI-Eingang für HD Rückfahrkamera oder andere HDMI-Quelle (z.B. iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner, etc.)
Analoger Audio-Ausgang für die HDMI-Quelle
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Optional: Anstelle des im Lieferumfang enthaltenen externen Tasters kann das Interface auch über die optional erhältliche Fernbedienung „HDA-RC“ bedient werden. Diese ermöglicht die direkte Anwahl der Video-/Kameraeingänge und eine komfortablere Änderung der Einstellungen in den jeweiligen OSD-Menüs.
Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit „RC“ gekennzeichnet sind.

Kompatibilität

Hersteller	Modell	Navigation
Mercedes Benz	C-Klasse (W206) ab 06/2021, C-Klasse T-Modell/Kombi (S206) ab 06/2021, C-Klasse All-Terrain (X206) ab 10/2021, Citan (W420) ab 04/2024, CLE Coupe (C236) ab 11/2023, CLE Cabrio (A236) ab 2024, E-Klasse (W214) ab 08/2023, E-Klasse T-Modell/Kombi (S214) ab 08/2023, E-Klasse All-Terrain (X214) ab 09/2023, EQE (V295) ab 03/2022, EQE SUV (X294) ab 12/2022, EQS (V297) ab 08/2021, EQS SUV (X296) ab 08/2022, GLC Coupe (C254) ab 07/2023, GLC SUV (X254) ab 07/2022. GT AMG Coupe (C192) ab 10/2023, SL AMG (R232) ab 11/2021, T-Klasse (W420) ab 08/2024	MBUX 2G NTG7 Multimediasystem mit 9.5 oder vertikalem 11.9 Zoll Monitor	Sprinter (W907/W910) ab Modelljahr 2024, Vito (W447) ab Modelljahr 2024	MBUX 2G NTG7 Multimediasystem mit 10.25 Zoll Monitor

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator). Für eine eingespeiste HDMI-Quelle wird Audio über einen analogen Audio-Ausgang (3,5mm Klinkenbuchse) ausgegeben.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Hilfslinien für Rückfahrkamera	Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion bewegliche Hilfslinien nicht genutzt werden.
Fahrzeuge mit aktivem Parkassistent System 235	Während der Nutzung des werksseitigen aktiven Parkassistent-Systems 235 ist eine Darstellung des Kamerabildes nicht möglich.

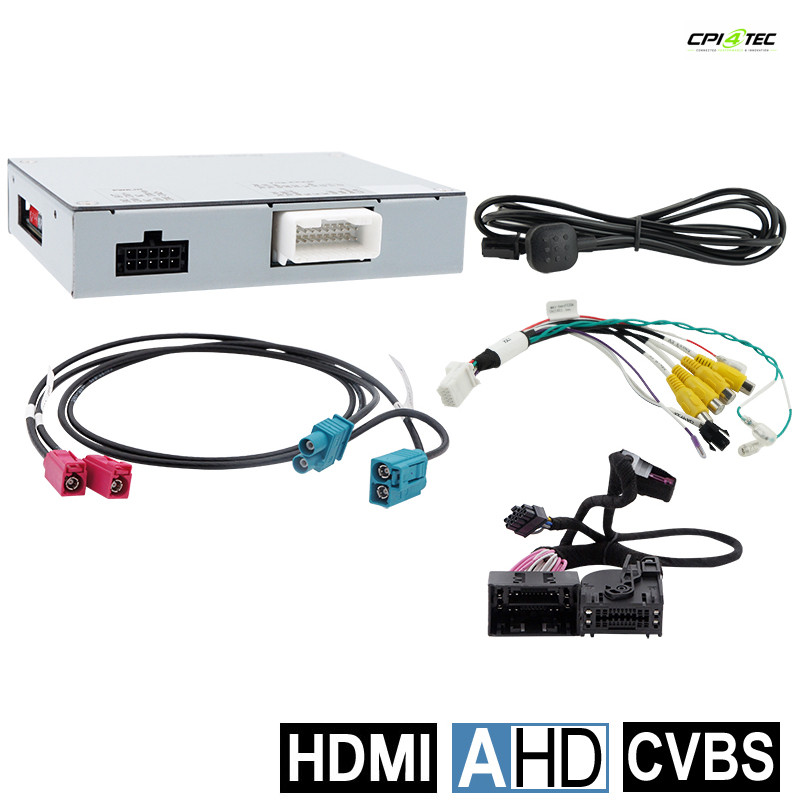

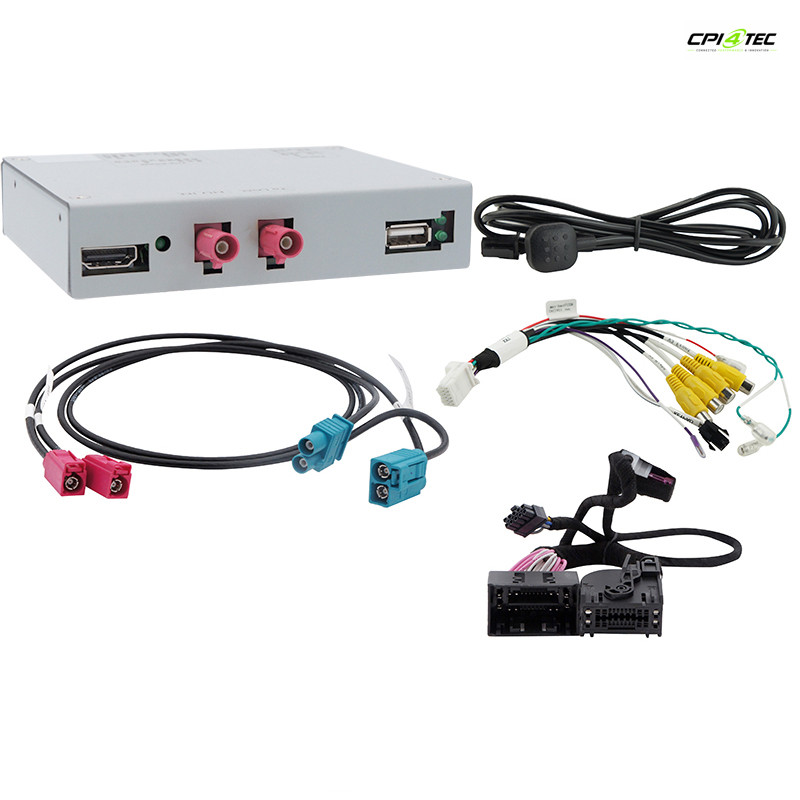

Anschlüsse

Bildeinspeisung: Doppel-Fakra
Strom und CAN-Bus: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden
Zusätzlicher Video-Eingang: HDMI
HDMI Audio-Ausgang: 3.5mm Klinkenbuchse

Technische Daten

Betriebsspannung	12 V DC (9~16V)
Ruhestrom	ca. 5 mA
Stromaufnahme	280 mA
Video Eingang	0.7~1 V
Video Eingangs-Signalarten	CVBS/AHD/HDMI
Signalnormen CVBS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 109mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
