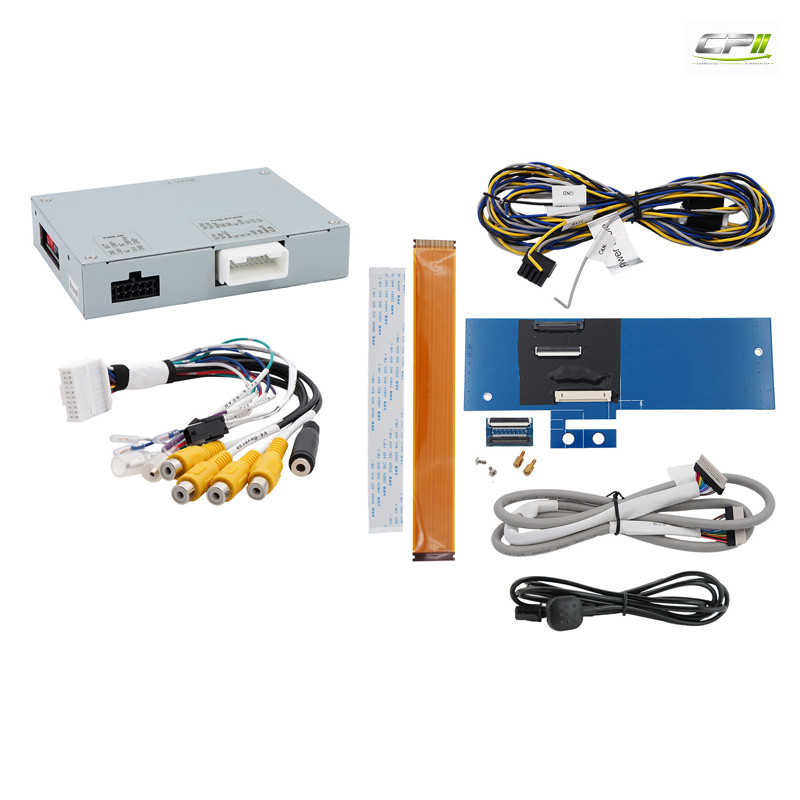

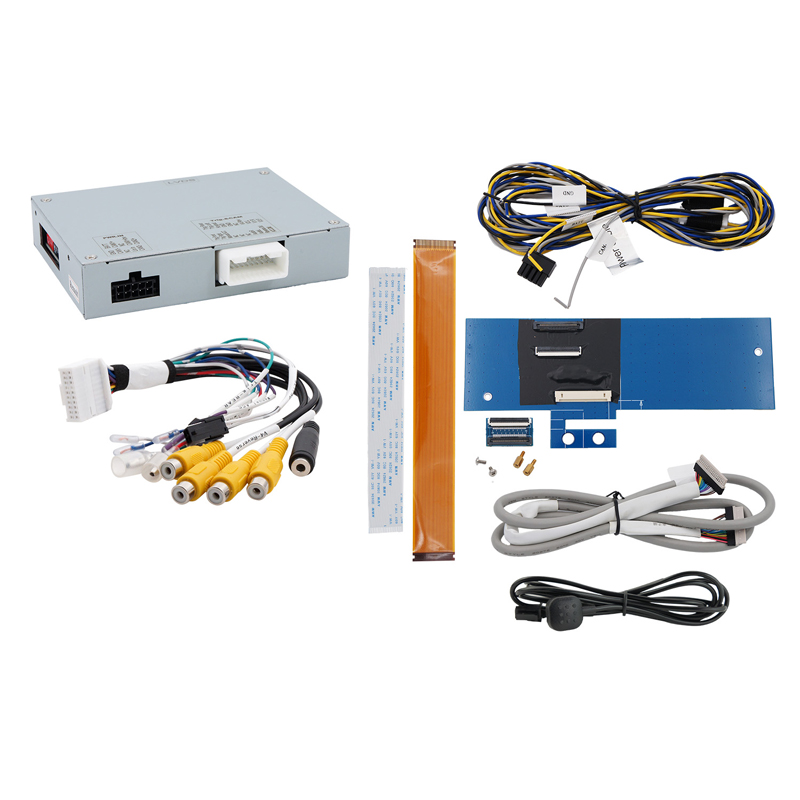

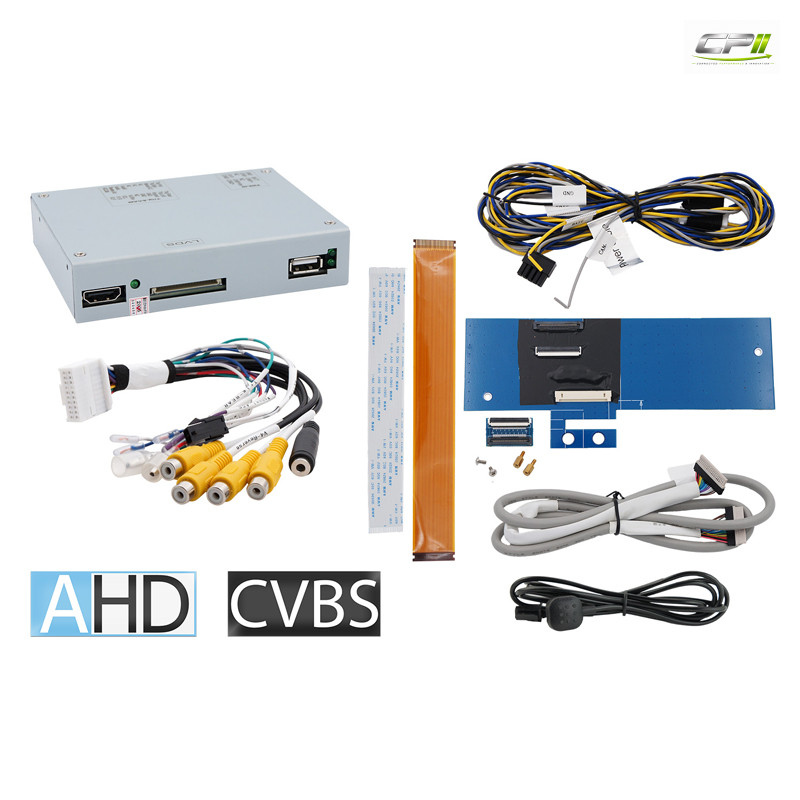

NAVLINKZ HDV-ORL-AO Video-Einspeiser für Renault Master Open R-Link 10 HDMI

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Videoquellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z. B. USB-Player, DVB-T2-Tuner, …) an das Werks-Infotainment-System des Fahrzeugherstellers. Zusätzlich hat das Video-Interface einen HDMI-Eingang, der für eine HD-Rückfahrkamera oder eine andere HDMI-Quelle (z. B. iOS-/Android-Gerät, Laptop, Streaming-Stick) genutzt werden kann. Alle Videoeingänge sind CVBS- und AHD-kompatibel. Produktfeatures Video-Einspeiser für Werks-Infotainment-Systeme 1 CVBS/AHD-Eingang für Rückfahrkamera 1 CVBS/AHD-Eingang für Frontkamera 2 CVBS/AHD-Eingänge für Seitenkameras oder weitere Nachrüstgeräte (z. B. USB-Geräte, DVB-T2-Tuner, etc.) Alle Eingänge NTSC- und PAL-kompatibel Unterstützte AHD-Auflösungen 720p NTSC (30 Hz), 720p PAL (25 Hz), 960p NTSC (30 Hz), 960p PAL (25 Hz), 1080p NTSC (30 Hz), 1080p PAL (25 Hz) 1 HDMI-Eingang für HD-Rückfahrkamera oder andere HDMI-Quelle (z. B. iOS-/Android-Gerät, Laptop, Streaming-Stick, DVB-T2-Tuner, etc.) Analoger Audio-Ausgang für die HDMI-Quelle Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang Automatische Frontkamera-Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar) PDC-Grafik aktivierbar (nicht für alle Fahrzeuge verfügbar) Bild frei während der Fahrt (nur für eingespeiste Videoquellen) Kompatibilität Renault Master mit 10-Zoll Open R-Link Einschränkungen CAN-Bus-Kompatibilität Die CAN-Bus-Kompatibilität des Interfaces kann bei einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei der Installation als auch später bemerkbar machen. Das Interface mit allen Videoeingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug-CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend. Nur Video-Interface speist keine Audiosignale ein. Um Audiosignale einzuspeisen, müssen ein eventuell vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator). Für eine eingespeiste HDMI-Quelle wird Audio über einen analogen Audio-Ausgang (3,5-mm-Klinkenbuchse) ausgegeben. Werks-Rückfahrkamera Automatische Umschaltung auf RFK-Eingang erfolgt nur, solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt. Aftermarket-Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsgangs für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü-Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich. Hilfslinien und PDC Bei unvollständiger Kompatibilität des Fahrzeug-CAN-Bus mit dem Interface oder bei analogem Anschluss können die Funktionen bewegliche Hilfslinien für Rückfahrkamera und optische PDC-Anzeige nicht genutzt werden. NAC-High-Version Sollte die Doppel-HSD-Buchse des Fahrzeugkabelbaums nicht in zwei einzelne HSD-Buchsen trennbar sein, wird das optional erhältliche Kabel CAB-HSD-MF026 zusätzlich benötigt. Anschlüsse Bildeinspeisung: 4-Pin HSD Strom und CAN-Bus: offene Kabelenden Videoeingänge (2x): Cinch-Buchsen Rückfahrkamera-Eingang: Cinch-Buchse Frontkamera-Eingang: Cinch-Buchse Trigger-Leitungen (4x): offene Kabelenden Zusätzlicher Videoeingang: HDMI HDMI-Audio-Ausgang: 3,5-mm-Klinkenbuchse Technische Daten Betriebsspannung 12 V DC (9~16 V) Ruhestrom ca. 3,4 mA Stromaufnahme 250 mA Videoeingang 0,7~1 V Videoeingangs-Signalarten CVBS/AHD/HDMI Signalnormen CVBS/AHD NTSC/PAL Temperaturbereich -40 °C bis +85 °C Abmessungen Video-Box 115 x 25 x 109 mm (B x H x T) Rechtlicher Hinweis Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dies gesetzlich verboten. Dieses Produkt ist neben dem Betrieb im Stand lediglich gedacht zur Darstellung stehender Menüs (z. B. MP3-Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
