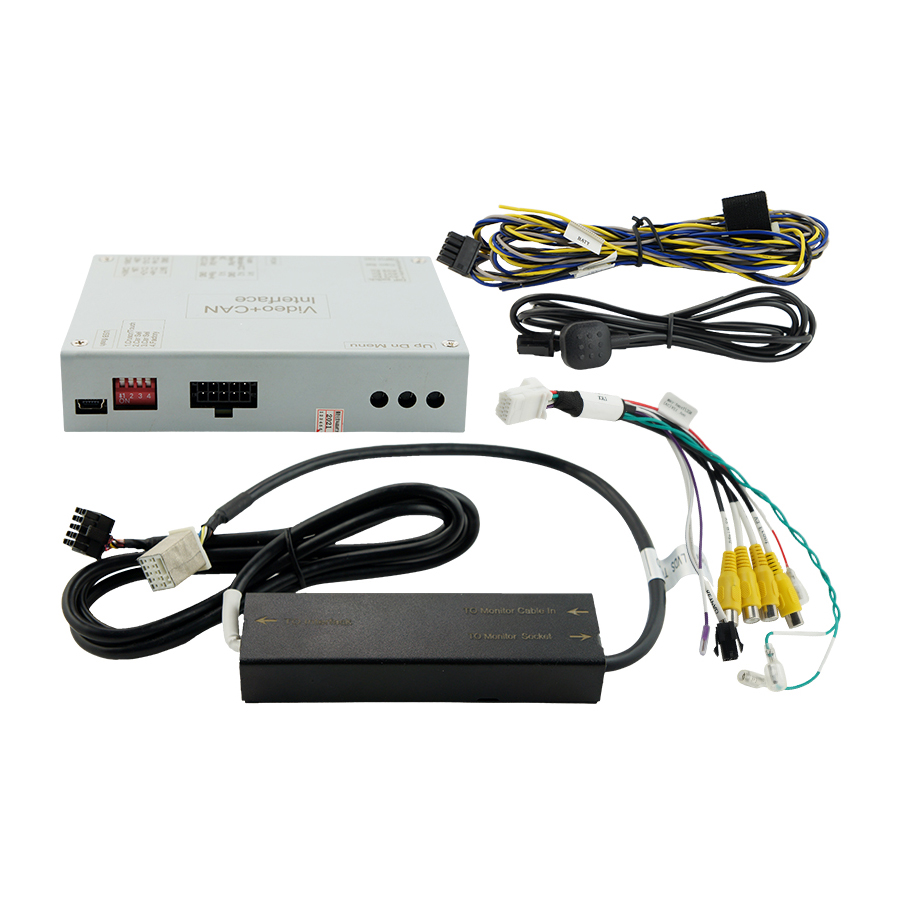

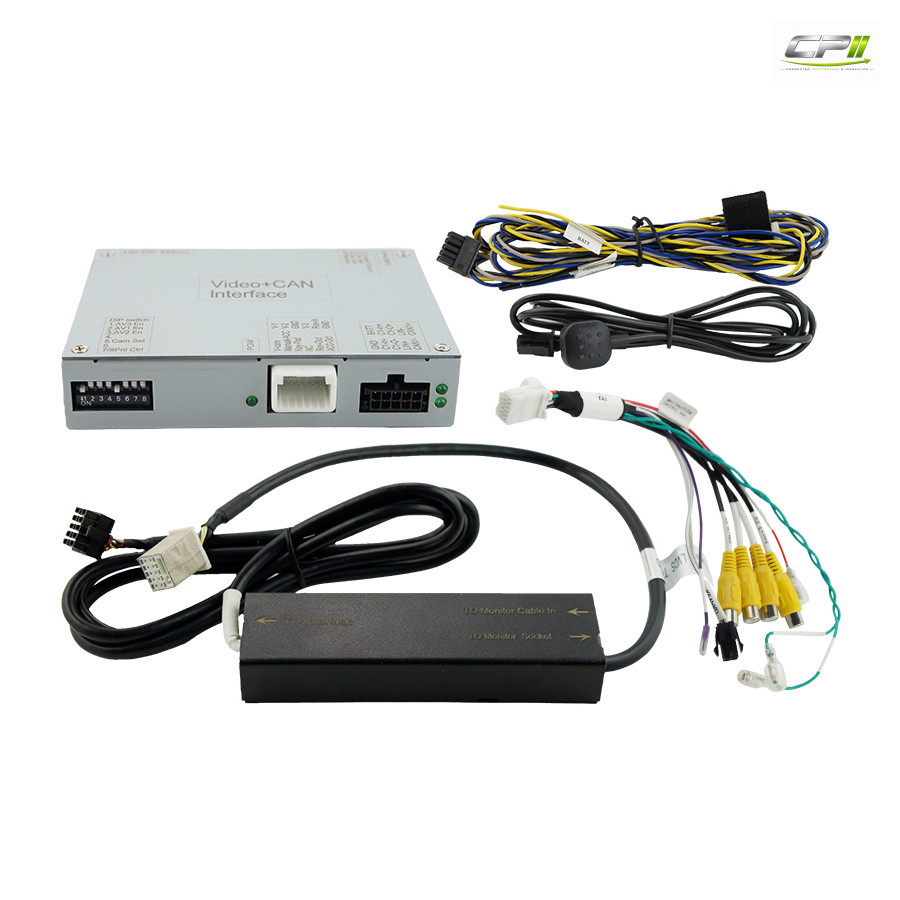

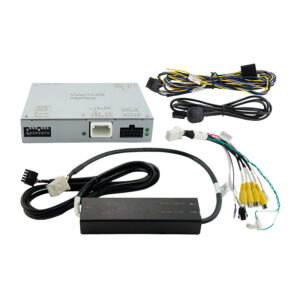

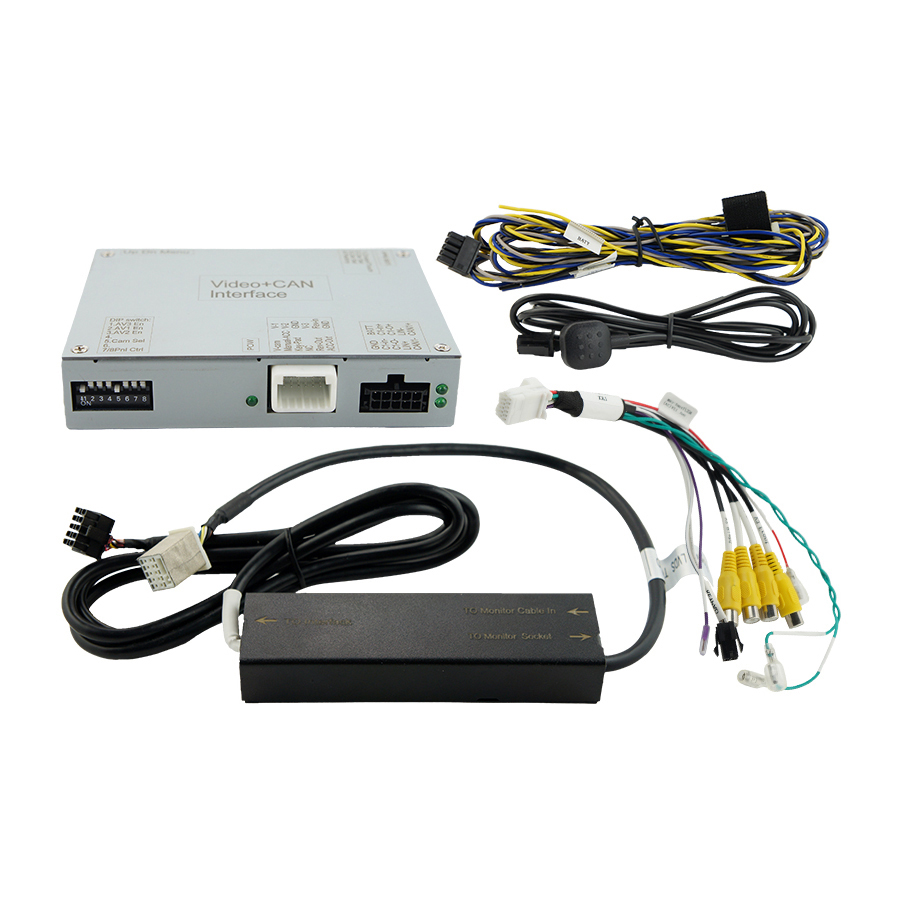

NAVLINKZ RL4-MBN4 Videoeinspeiser für Mercedes NTG3/4 automatische

NAVLINKZ Videoeinspeiser (kein Ton) für MERCEDES alle NTG3/4

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Mercedes-Benz Fahrzeuge der Generationen NTG3 oder NTG4 mit Comand APS, Audio50 APS oder Audio20.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera und von zwei weiteren Videoquellen (z. B. USB-Player, DVB-T2 Tuner) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

• Video-Einspeiser für Werks-Infotainment-Systeme
• 1 FBAS Rückfahrkamera-Video-Eingang
• 1 FBAS Frontkamera-Video-Eingang
• 2 FBAS Video-Eingänge für Nachrüstgeräte (z. B. USB-Player, DVB-T2 Tuner)
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs
• Automatische Frontkamera-Schaltung nach Rückwärtsgang für 10 Sekunden
• Bildfreischaltung während der Fahrt (nur für eingespeistes Video)
• Video-Eingänge PAL- und NTSC-kompatibel

Kompatibilität

• Mercedes-Benz C-Klasse (W204) ab 03/2007 bis 02/2011
• Mercedes-Benz CL-Klasse (C216) ab 01/2006 bis 05/2009
• Mercedes-Benz CLC-Klasse (CL203) ab 09/2008
• Mercedes-Benz E-Klasse (W212) ab 04/2009 bis 05/2011
• Mercedes-Benz E-Klasse Coupé (W207) ab 05/2009 bis 05/2011
• Mercedes-Benz CLS-Coupé (C218) ab 01/2011 bis 05/2011
• Mercedes-Benz GLK-Klasse (X204) ab 09/2008
• Mercedes-Benz S-Klasse (W221) ab 10/2005 bis 05/2009
• Mercedes-Benz SLS (C197) ab 03/2010

Mit folgender Headunit:

• Comand APS HD NTG3
• Comand APS NTG4
• Audio20 NTG4
• Audio50 APS NTG4 mit 10-Pin LVDS Anschluss am Monitor

Hinweis

Das Audio20 NTG4 und Audio50 APS NTG4 wurden teilweise länger verbaut als die oben genannten Daten. Audio50 APS mit lediglich Pfeilnavigation (Navi-Taste, aber kein PCMCIA an der Headunit) gibt es als NTG4, es gibt kein Audio50 APS NTG4.5. Das bedeutet, beim Audio50 APS mit Pfeilnavigation passt das RL4-MBN4.

Es gibt kein Becker Map-Pilot oder Vorbereitung in Kombination mit NTG4. Dieses Zubehör deutet auf NTG4.5 hin (Artikel RL2-MBN45 passend).

Wir empfehlen bei Baujahren bis Ende 2012 vor der Bestellung zu prüfen, ob am Monitor oder der Headunit ein rechteckiger 10-Pin LVDS-Bildanschluss vorhanden ist (d. h. VL1-MBN4 ist passend; NTG4.5 hat einen runden 4-Pin HSD LVDS-Bildanschluss).

Einschränkungen

• Nur Video: Das Interface speist ausschließlich Videosignale in das Infotainment ein. Für Audiosignale kann ein vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
• Bei Verbindung von zwei AV-Quellen ist für die Audio-Umschaltung das Audio-Kabel CAB-FV-AUDIO optional erhältlich.
• Werks-Rückfahrkamera: Automatische Umschaltung auf Rückfahrkamera nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
• Aftermarket-Frontkamera: Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsgangs für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über einen Taster möglich.

Anschlüsse

• Bildeinspeisung: 10-Pin LVDS
• Strom und CAN: Offene Kabelenden
• Video-Eingänge (2x): Cinch-Buchsen
• Rückfahrkamera-Eingang: Cinch-Buchse
• Frontkamera-Eingang: Cinch-Buchse

Technische Daten

• Betriebsspannung: 12 V DC (7–25 V)
• Ruhestrom: 6 mA
• Stromaufnahme: 170 mA
• Video-Eingang: 0,7–1 V
• Video-Eingangsformate: PAL / NTSC
• Betriebstemperatur: -40 °C bis +85 °C
• Abmessungen Video-Box: 117 x 26 x 90 mm (B x H x T)
