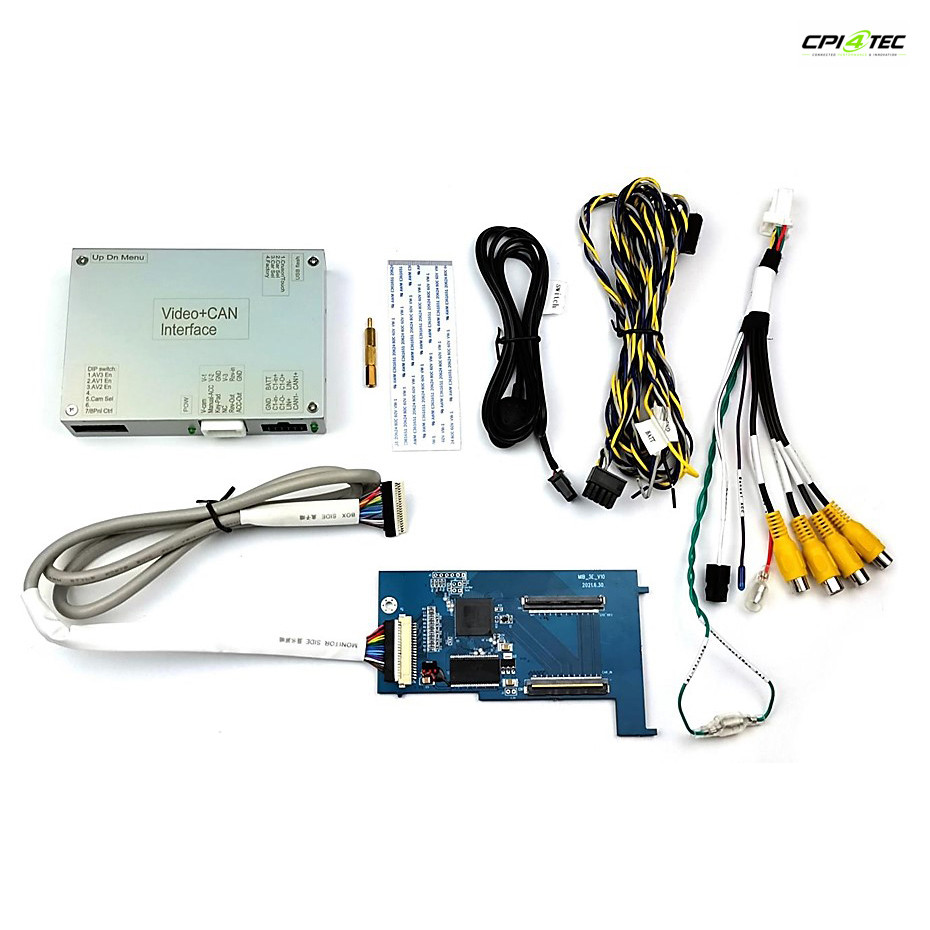

NAVLINKZ RL4-MIB3-E Kamera Interface VW Skoda Seat Cupra MIB3 Entry 8,25″

NAVLINKZ Front-/Rückfahrkamera Interface VW, Skoda, Seat/Cupra MIB3 Entry 8,25″

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für VW, Skoda und Seat/Cupra mit MIB3 Entry All-in-One Head-Unit mit 8,25 Zoll Monitor.

Produktfeatures

• Video-Einspeiser für Werks-Infotainment-Systeme
• 1 FBAS Rückfahrkamera-Videoeingang
• 1 FBAS Frontkamera-Videoeingang
• 2 FBAS Videoeingänge für Nachrüstgeräte (z. B. USB-Player, DVB-T2 Tuner)
• Automatische Umschaltung auf Rückfahrkamera beim Einlegen des Rückwärtsgangs
• Automatische Frontkamera-Schaltung nach Rückwärtsgang für 10 Sekunden
• Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
• Bildfreischaltung während der Fahrt (nur für eingespeistes Video)
• Videoeingänge PAL- und NTSC-kompatibel

Kompatibilität

• Seat/Cupra Arona (KJ7) ab Modelljahr 2022 mit MIB3 Entry Infotainment, 8,25″ Monitor
• Seat/Cupra Ateca (KH7) ab Modelljahr 2021 mit MIB3 Entry Infotainment, 8,25″ Monitor
• Seat/Cupra Ibiza5 (KJ) ab Modelljahr 2022 mit MIB3 Entry Infotainment, 8,25″ Monitor
• Tarraco (KN2) ab 12/2018 mit MIB3 Entry Infotainment, 8,25″ Monitor
• Skoda Fabia 4 (PJ) ab 09/2021 mit MIB3 Entry – Composition Infotainment, 8,25″ Monitor
• Skoda Octavia4 (NX) ab 07/2019 mit MIB3 Entry – Composition Infotainment, 8,25″ Monitor
• Skoda Scala (NW1) ab 01/2019 mit MIB3 Entry – Composition Infotainment, 8,25″ Monitor
• VW Caddy5 (SB) ab 11/2020 mit MIB3 Entry – Composition Infotainment, 8,25″ Monitor
• VW Golf8 (CD) ab 12/2019 mit MIB3 Entry – Composition Infotainment, 8,25″ Monitor

Einschränkungen

• Im eingespeisten Video-Bild (Front- und Rückfahrkamera, Video 1 und Video 2) ist auf der linken Seite ein 5 mm breiter schwarzer Streifen sichtbar, der nicht ausgeblendet werden kann.
• Das Interface speist keine Audiosignale ein. Zur Audioeinspeisung kann ein vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
• Bei Anschluss von zwei AV-Quellen ist für die Audio-Umschaltung zusätzliche Elektronik erforderlich.
• Automatische Umschaltung auf Rückfahrkamera erfolgt nur solange der Rückwärtsgang eingelegt ist. Für eine verzögerte Rückschaltung ist zusätzliche Elektronik notwendig.
• Die Umschaltung auf die Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsgangs für 10 Sekunden. Eine manuelle Umschaltung ist über einen Taster möglich.
• Die Darstellung von Abstandslinien funktioniert nicht in allen Fahrzeugen.
• Hinweis: Das Interface wird in die Monitor-Platine eingebaut, der Monitor muss dafür geöffnet werden.

Anschlüsse

• Bildeinspeisung: Flachbandkabel
• Strom und CAN-Bus: offene Kabelenden
• Videoeingänge (2x): Cinch-Buchsen
• Rückfahrkamera-Eingang: Cinch-Buchse
• Frontkamera-Eingang: Cinch-Buchse

Technische Daten

• Betriebsspannung: 12 V DC (7–25 V)
• Ruhestrom: 10 mA
• Stromaufnahme: 170 mA
• Videoeingang: 0,7–1 V
• Videoformate: PAL / NTSC
• Betriebstemperatur: -40 °C bis +85 °C
• Abmessungen Video-Box: 117 x 26 x 90 mm (B x H x T)
• Abmessungen Tochter-PCB: 126 x 6 x 74 mm (B x H x T)
