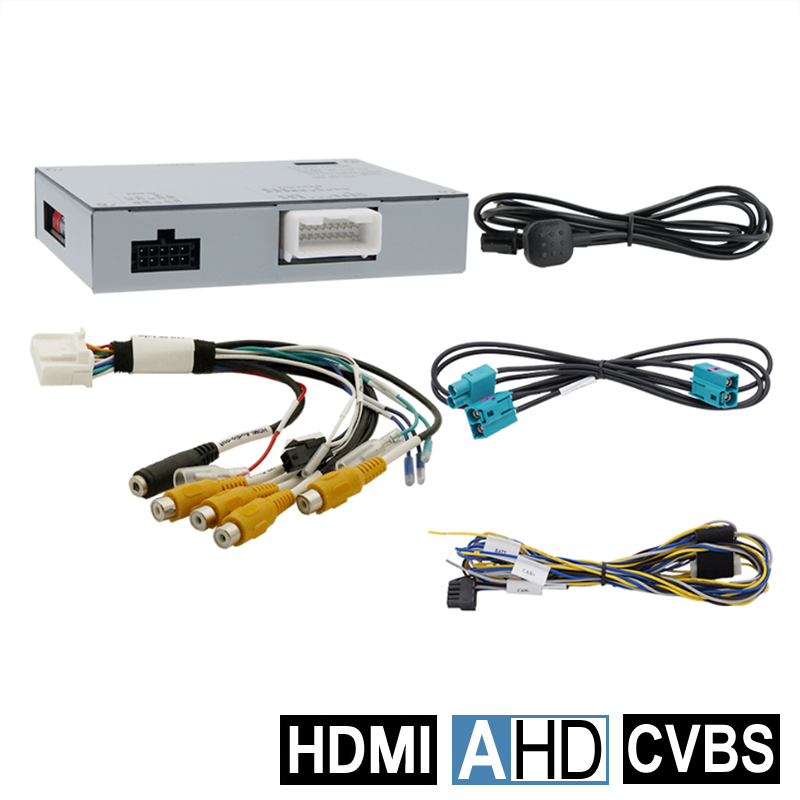

NAVLINKZ Video-Einspeiser AHD/FBAS/HDMI für Mercedes MBUX NTG6

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. FBAS- und AHD-fähig, zusätzlicher HDMI-Eingang. Passend für Mercedes-Benz Fahrzeuge mit MBUX NTG6 Systemen mit 7 Zoll oder 10,25 Zoll Monitor. Produktfeatures: Video-Einspeiser für Werks-Infotainment-Systeme, 1 FBAS/AHD-Eingang für Rückfahrkamera, 1 FBAS/AHD-Eingang für Frontkamera, 2 FBAS/AHD-Eingänge für Seitenkameras oder weitere Nachrüstgeräte (z. B. USB-Geräte, DVB-T2 Tuner etc.). Alle Eingänge NTSC- und PAL-kompatibel. Unterstützte AHD-Auflösungen: 720p NTSC (30 Hz), 720p PAL (25 Hz), 960p NTSC (30 Hz), 960p PAL (25 Hz), 1080p NTSC (30 Hz), 1080p PAL (25 Hz). 1 HDMI-Eingang für HD-Rückfahrkamera oder andere HDMI-Quelle (z. B. iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner etc.). Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang. Automatische Frontkamera-Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden. Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar). Bild frei während der Fahrt (nur für eingespeiste Videoquellen). Kompatibilität: Mercedes-Benz A-Klasse (W177) ab 05/2018, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz B-Klasse (W247) ab 12/2018, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz Citan (W420) ab 10/2021, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz CLA Coupé (C118) ab 03/2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz CLA Shooting Brake (X118) ab 07/2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz E-Klasse (W213) ab ca. 06/2020, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz EQC (N293) ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz GLA (H247) ab 02/2020, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz GLB (X247) ab 09/2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz GLC (X253) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz GLE Coupé (C167) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz GLE SUV (W167) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz GLS-Klasse (X166) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz Sprinter (W907/910) Modelljahre ab 2018, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz T-Klasse (W420) ab 2022, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor; Mercedes-Benz V-Klasse (W447) ab ca. 03/2020, Comand Online NTG6/MBUX mit 7 Zoll, 10,25 Zoll oder 12 Zoll Monitor. Einschränkungen CAN-Bus-Kompatibilität: Die CAN-Bus-Kompatibilität des Interfaces kann bei einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei der Installation als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen ohne Anschluss an den Fahrzeug-CAN-Bus betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend. Nur Video-Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein eventuell vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. AUX-UNI0x, FM-Modulator). Werks-Rückfahrkamera: Automatische Umschaltung auf RFK-Eingang erfolgt nur, solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt. Aftermarket-Frontkamera: Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsgangs für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü-Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich. Fahrwegslinien: Bei unvollständiger Kompatibilität des Fahrzeug-CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion Fahrwegslinien nicht genutzt werden. Werks-OBD-Buchse: Der dauerhafte Anschluss eines OBD-Dongle-Produkts, z. B. für eine Tank-App oder ein elektronisches Fahrtenbuch, kann unter Umständen zur teilweisen Nicht-Umschaltung auf die Rückfahrkamera führen, sofern das Umschaltsignal vom CAN-Bus bezogen wird. In diesem Fall werden zur Installation einer Rückfahrkamera ein externes Umschaltsignal vom Rückfahrlicht und ein Schließer-Relais oder ein Entstörfilter benötigt. Fahrzeuge mit aktivem Parkassistent-System 235: Während der Nutzung des werksseitigen aktiven Parkassistent-Systems 235 ist eine Darstellung des Kamerabildes nicht möglich. Anschlüsse: Bildeinspeisung: Doppel-Fakra; Strom und CAN-Bus: offene Kabelenden; Video-Eingänge (2x): Cinch-Buchsen; Rückfahrkamera-Eingang: Cinch-Buchse; Frontkamera-Eingang: Cinch-Buchse; Trigger-Leitungen (4x): offene Kabelenden; zusätzlicher Video-Eingang: HDMI; HDMI Audio-Ausgang: 3,5 mm Klinkenbuchse.
